PolyJet 包膠式原型設計指南
文章內容總覽
一個醫療裝置團隊要在 45 Shore A 與 60 Shore A 兩種握把硬度之間做決策——在臨床醫師戴手套的手上，這是「緩衝感」與「可信任的控制感」之間的差別。量產端這個決策會觸發一次八週、US$38,000 的包膠模修改。在正式定案前，團隊在 PolyJet 上把同一個外形印兩份：一份握把用 Agilus30（約 35A）、另一份用數位混色彈性體（約 60A）。兩份 48 小時、共 US$1,400 完成。十位臨床做盲測偏好比較，8:2 選 60A，理由是 35A 在戴手套時滑。模具修改據此下單——不是據猜測。PolyJet 回答不了「量產包膠在 1,000 次高壓蒸氣下怎麼老化、介面黏合會不會壞」，但它當週擺在專案面前的那一題答得很準，而且在任何人花 US$38,000 之前。

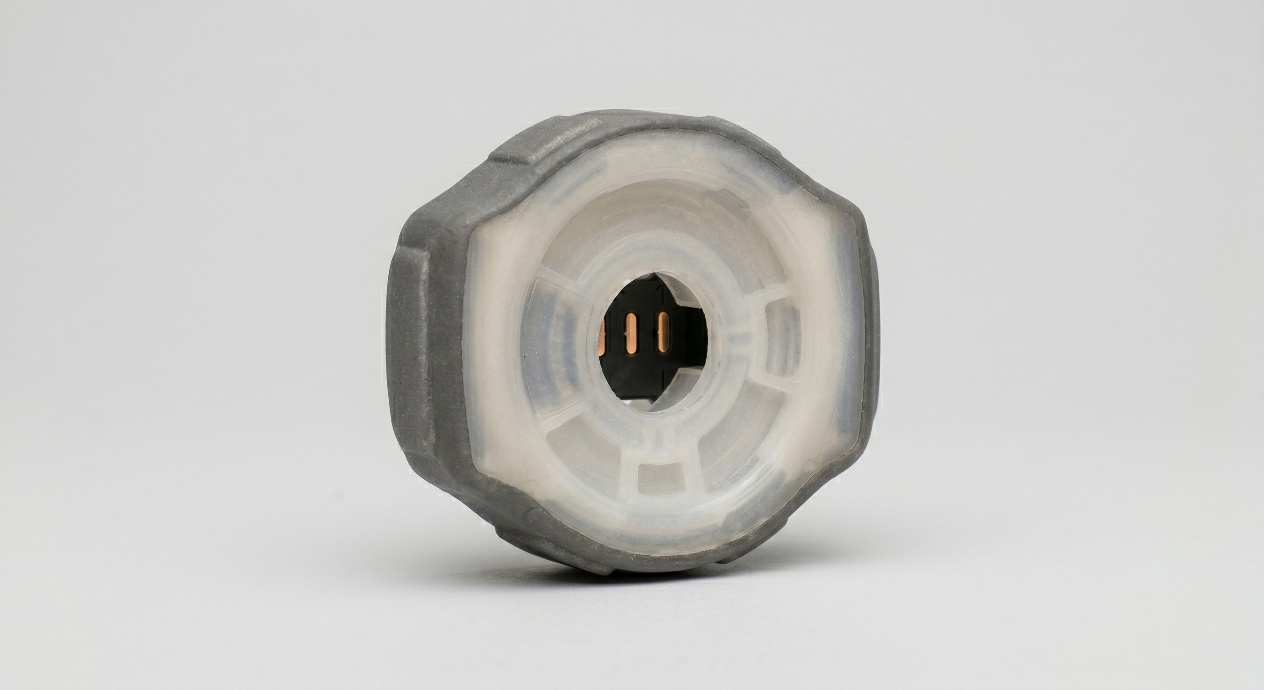

PolyJet 包膠式原型是最接近射出剛柔複合件的單一積層類比。它的勝場是「剛柔之間的使用者介面」這類問題——軟區在哪、多大、硬度多少、轉換在手上怎麼讀；它的敗場是長期耐久、介面黏合強度、量產級磨耗行為。分得清楚問題落在哪個桶裡，就已經是「有用的 PolyJet 原型」與「裝飾品」的大部分差距。
為什麼是 PolyJet——而不是 SLA 或 SLS
多材料列印不是 PolyJet 獨有，但 PolyJet 是主流積層製程裡，唯一能在同一次建置裡直接並排印出硬區與軟區、不需黏合或二次工序 的製程。SLA 能印柔性樹脂，但剛區與軟區得分別列印再黏合；SLS 與 MJF 能印 TPU 或尼龍，但單 build 只能一種材料；Carbon DLS 能在不同零件間切換有限材料，但不能在同一件裡原生混合。PolyJet 的多噴頭噴射架構能在同一 build 裡提供兩種、三種、甚至（靠 digital material 混色）幾十種硬度。這個架構上的差別，是 PolyJet 即便在強度、成本、材料廣度上不佔優勢，仍持續贏下「多材料原型」這個位置的原因。
PolyJet 包膠式原型的材料調色盤
Stratasys 的 PolyJet 生態系分成剛性家族（Vero）、digital 彈性體家族（Agilus 與較舊的 Tango）、以及可混到任一邊的透明選項。「digital material」概念是讓調色盤看起來比瓶身數量多得多的關鍵：機器能在體素層級混兩種基底樹脂，按需求生出中間 Shore 值——這就是同一件可以同時保有 40A、60A、80A 區域、卻不需要裝載三種獨立彈性體瓶的原理。
| 材料家族 | 角色 | Shore / 性質範圍 | 典型用途 |
|---|---|---|---|
| VeroWhite / VeroBlack / VeroClear | 剛性基材 | 約 83–85D、拉伸 50–65 MPa | 外殼、結構核心 |
| VeroClear（透明剛性） | 光學剛性 | 約 83D、透光率約 80% | 導光柱、透明外殼 |
| Agilus30（30 Shore A） | 軟彈性體 | 30A、伸長率約 220% | 軟觸握把、緩衝區 |
| Agilus + Vero digital 混色 | 中間硬度 | 依需求 35A–90A | 可調整握把、按鍵、密封 |
| Tango / TangoPlus（舊機型） | 軟彈性體（較舊平台） | 26–60 Shore A | 舊平台相容、更軟手感 |
| Digital ABS / RGD525 高溫 | 較高 HDT 剛性 | HDT 可達約 95–140°C | 要審查受熱外殼 |
PolyJet 能答什麼、不能答什麼
PolyJet 專案上最有價值的單一紀律，是把「這件原型要證明什麼」講清楚。材料化學與建置機制都與量產射出包膠不同，而這些差異剛好出現在工程師最想要量化答案的地方。
| 問題 | PolyJet 能可信地回答嗎？ | 原因 |
|---|---|---|
| 軟區對使用者手部位置對不對？ | 可以 | 形狀與位置可直接移植到量產 |
| 硬度手感合不合適？ | 可以，誤差約 ±1–2 Shore | 數位混色硬度在審查尺度下具代表性 |
| 材料分界視覺上高不高級？ | 可以 | 顏色、表面、邊緣清晰度可忠實列印 |
| 軟硬結合在場測下會不會分離？ | 不行 | PolyJet 是體素層級融合；量產靠化學 / 機械包膠結合 |
| 擦拭 / 拉 / 拉伸多少次才失效？ | 只能做排序，無法絕對值 | 絕對循環壽命低於量產 TPE 包膠 |
| 高壓蒸氣 / UV / 六個月服役後行為？ | 不行 | 光固化彈性體會漂移；射出 TPE 不會以同樣方式漂移 |
| 模件的澆口 / 熔接線會怎麼顯示？ | 不行 | PolyJet 沒有澆口與熔接線——那是射出特有 |
讓印出來 = 你想印的 CAD 設定
多材料能否成功從檔案就開始，不是到機台才開始。最常見的生產失敗——「該是 Shore 40A 的軟區，印出來不是全硬、就是邊界錯」——根源幾乎都在 CAD 的實體定義模糊。PolyJet 的 slicer 是以 body 為單位指派材料；用分色、備註或「暗示的區域」來表達的軟區，在 slicer 眼裡不是 body，而是一個待解讀問題——操作員的解讀不一定等於設計師的意圖。
| CAD 元素 | 要求 | 跳過會怎麼壞 |
|---|---|---|
| 剛性基材 | 命名實體、體積明確 | 未指派區預設為剛性——握把會印硬 |
| 軟區 | 獨立命名實體、任何位置都要有非零厚度 | 零厚度區會印成剛性或直接消失 |
| 過渡介面 | 剛柔實體間共面接觸 | 有縫 → 分層；重疊 → slicer 判讀錯亂 |
| 顏色 / 硬度漸層 | 由多個各自單一目標值的實體組成 | 平滑漸層會變成可見帶狀 |
| 透明裝飾 / 導光柱 | 獨立 VeroClear 實體、邊界明確 | 半透明區變不透明或被鄰材拉走 |
| 方向對齊參考 | 放在命名實體裡的見證幾何 | 操作員無法驗證擺放意圖 |
轉換邊線就是設計
剛柔之間的邊界是使用者碰到、看到、拿來評價的那個特徵。量產包膠設計反覆出現四種轉換幾何；PolyJet 原型該測的是「對應最終設計意圖」的那一種，不是 CAD 最好畫的那一種。銳利對接與圓角過渡在螢幕上看起來相近，但在手上感受完全不同。
| 轉換類型 | 幾何 | 手感 | 使用時機 |
|---|---|---|---|
| 銳利對接 | 共面介面、無圓角 | 俐落、產品感、工業 | 乾淨設計語言、鍵盤、防撞 |
| 圓角過渡（R 0.5–2 mm） | 剛柔之間加圓角 | 柔和、連續 | 醫療、消費——軟觸不該讓人驚訝時 |
| 下沉式軟墊 | 軟體嵌入剛體凹袋 | 硬框包軟島 | 握把、按鍵——需要定位感 |
| 保護唇（剛蓋軟） | 剛性邊緣蓋住軟體緣 | 被保護、耐久感 | 高磨耗邊、衝擊區 |
| 斜切分界 | 剛柔邊界帶角度 | 動態、有方向性 | 運動 / 工具——有運動方向 |
PolyJet 包膠式原型的 DFM 數值
PolyJet 能解析的特徵很細，但多材料建置有自己的下限。下表每個數字是安全預設值；低於它能印出來，但軟區一致性降低、或剛柔邊界與 CAD 意圖不同的風險上升。
| 特徵 | 建議最小值 | 說明 |
|---|---|---|
| 軟區壁厚 | 0.6 mm | 低於 0.6 mm，軟區在拆支撐時會撕裂 |
| 被完全包覆的軟區體積 | 避免，或設 ≥ 1.0 mm 排膠路徑 | 殘餘支撐凝膠會維持軟態、後續滲出 |
| 剛柔過渡圓角 | R ≥ 0.5 mm | 零圓角界面在撓曲時會撕裂 |
| 剛上孤立軟島 | 直徑 ≥ 1.0 mm | 小於此的軟島在後處理後會糊掉 |
| 軟區浮字 | 寬 ≥ 0.6 mm × 深 ≥ 0.4 mm | 軟浮字隨樹脂老化會更軟 |
| 支撐清理可達窗口 | ≥ 4 × 4 × 4 mm | 內部軟區需有手或工具進入路徑 |
| 純剛區最小透明壁厚 | 0.3 mm | 低於此，slicer 可能滲入鄰材 |
應用案例
在開模前選好硬度的醫療手持握把
開頭的場景不是假設。一個真實的手持診斷專案把同一個類 PC 剛性本體印了兩次——一次用 Agilus30（約 35A）做握把、一次用數位混色彈性體調到約 60A——並用三天做 20 位受試者的盲測偏好比較。戴手套使用情境下 60A 以 16:4 勝出，具體回饋是 35A 在握的時候滑。設計團隊把這個證據帶進量產包膠模規格——原本依早期人因直覺排定在 45A。開模前改規格花了 US$1,400 的原型成本；開模後才改需 US$38,000 的模仁更換與四週停產。
關鍵設計動作： PolyJet 沒告訴團隊「60A 能不能撐過六個月高壓蒸氣循環」——那個答案要等射出樣件。它告訴的是「值得把模具費押在哪個硬度」。這個區分就是為什麼 48 小時的原型能省下四週與數萬美元：當時的問題是人因問題，而 PolyJet 對人因問題答得可信。
穿戴裝置扣帶的轉換審查
一家穿戴品牌在爭論：剛性錶體到軟質錶帶的轉換，該用銳利對接（線條乾淨、更機械）還是圓角過渡（柔和、更「高級」）。螢幕審查分裂了團隊。週末內印了兩份 PolyJet——VeroBlack 本體 + Agilus50 錶帶，差別只在第二份有 1.2 mm 圓角——總花費 < US$900。審查測試下，圓角版在高階 SKU 獲一致選擇、銳利版在運動 SKU 獲一致選擇，讓產品線以「螢幕審查解不開」的差異順利分家。原型沒宣稱任何介面強度證據；這個決策明確是「感知品質」——正是 PolyJet 原型最強的項目。
一把從 PolyJet 改走 PU 翻模的工業工具握把
一家電動工具專案把握把用 PolyJet 的 40A 數位混色印出來做落下測試，握把在第三次衝擊時乾淨地從剛性核心上撕下來。團隊一開始把這當成原型耐久失敗，並連帶把量產包膠設計標記為需重新設計。正確的解讀不是那樣：PolyJet 的體素級融合並不是量產包膠的結合機制——讓 PolyJet 原型分離的衝擊，完全無法證明量產件會分離。團隊把衝擊驗證轉到以機加工主模翻 PU 的原型（矽膠模 US$2,800 + 十件），PolyJet 只留給它擅長的人因審查。把原型方法對上問題，同時救回了測試本身、也救回了先前錯誤觸發的重新設計。
Do / Don't 對照
| Do | Don't |
|---|---|
| PolyJet 用在決定硬度、位置、轉換幾何 | PolyJet 用來驗證長期介面黏合 |
| 每個區都建成獨立命名實體 | 軟區用分色或備註表達 |
| 明確指定轉換類型（銳利 / 圓角 / 嵌墊 / 保護唇） | 把轉換交給 slicer 或現場解讀 |
| 有爭議時印直接 A/B 對比 | 只印一版然後期望審查自己選出來 |
| 以真實使用者接觸尺度列印並上手審查 | 多材料設計只在螢幕上審 |
| PolyJet 硬度視為目標值 ±2 Shore 內 | PolyJet 疲勞壽命視為等同於射出 TPE |
| 衝擊與耐久測試轉給 PU 翻模或射出樣件 | 用 PolyJet 跑落下 / 磨耗測試並據此重新設計 |
常見錯誤與如何避免
| 錯誤 | 為什麼會失敗 | 怎麼避免 |
|---|---|---|
| 期待 PolyJet 介面黏合等同量產包膠 | 體素融合在化學 / 機械上不同於射出結合 | PolyJet 做 UX；黏合證據用 PU 翻模或射出樣件 |
| CAD body 分離模糊 | Slicer 會用預設材料填、或把邊界填錯 | 每個實體都命名；邊界共面，不重疊 |
| 零厚度軟區 | 會印成剛性或整塊消失 | 軟區壁 ≥ 0.6 mm、過渡圓角 ≥ 0.5 mm |
| 封閉軟腔沒有排膠路徑 | 殘餘支撐凝膠幾週後會滲出 | 加 ≥ 1.0 mm 排膠路徑，或避免完全包覆 |
| 用 PolyJet 跑耐久測試 | 光固化彈性體會隨 UV 與時間漂移；TPE 不會 | 耐久測試轉到量產等效樣件 |
| 轉換只在螢幕上審查 | 手感與視覺差異很大 | 以真實尺度列印、上手審 |
送印前檢查清單
CAD 送出前跑一遍。每一條對應上面一個具體失效模式；整個清單是「救下一次開模週期」與「連自己審查都浪費掉」之間的差別。
- 這件原型要回答的問題已明確寫出（硬度、位置、轉換幾何、視覺分界）
- 每個剛區、軟區、裝飾（透明 / 高溫）都建成獨立命名實體
- 軟材料出現的任何位置都沒有零厚度
- 軟區壁厚最小 0.6 mm；過渡圓角最小 0.5 mm
- 被包覆的軟腔有至少 1.0 mm 的排膠路徑
- 內部軟區有 ≥ 4 × 4 × 4 mm 的支撐清理窗口
- 圖面寫明轉換類型（銳利 / 圓角 / 嵌墊 / 保護唇 / 斜切）
- 耐久、衝擊、黏合證據會由另一種原型方法取得，不是這一件
設計重點整理
PolyJet 包膠式原型的對手，是「剛柔介面上的使用體驗」——硬度、位置、轉換、視覺高級感；它的非對手是長期介面黏合、射出介面耐久、量產級磨耗。把每個區建成命名實體、尊重 DFM 下限、在圖面寫明轉換類型、有爭議時直接印 A/B 對比；耐久證據移到射出樣件或 PU 翻模——永遠不要拿 PolyJet 測試結果去重新設計量產包膠。這樣執行下去，一件 48 小時的 PolyJet 經常能穩穩地擋下一次四週的開模週期與幾萬美元的模具修改——因為它精準回答自己那題，並對無法回答的題目保持沉默。
