為 3D 列印設計治具與夾具:DFM、材料與現場真實情境

為 3D 列印設計治具與夾具:DFM、材料與現場真實情境

一套 14 工位 PCB 產線用的 PA12 GF 列印裝配治具,取代了原本造價 3,800 美元、需要 18 個工作天的鋁合金 CNC 夾具;列印版本 4 天交貨、單價 420 美元、重量輕 52%,並在過程中吸收了三次改版而無需重新加工。大約 9 倍便宜、4 倍更快、且可容忍頻繁改版,這個差距就是為什麼在每個料號 5 至 50 件的低量產線上,積層已成為治具夾具的預設製程。

治具與夾具不是產品,而是流程基礎設施。它們只為了讓某一項特定任務變得更快、更安全或更可重複而存在,必須承受手套、油污、撞擊、清洗循環與操作員的即興使用。要設計得好,必須先思考工作站本身,再思考幾何,並把每一個特徵都當成影響節拍、品質漏失率或操作員疲勞的槓桿。

本指南把問題拆成五層:分類(你要做的到底是哪一類工具)、材料選擇、現場真實情境下的 DFM 數字、與傳統硬體的混合整合,以及已驗證的案例範式。每一節都以「設計師可以直接把數字拉進 CAD 而不必從頭推導」為目標撰寫。

治具、夾具與檢具的差異

這三個詞在現場經常混用,但它們的公差預算、材料與使用壽命需求完全不同。把工具分類錯誤,是列印輔具在產線上令人失望的最常見原因:用治具的公差做夾具會檢驗不過,用夾具的耐磨標準做檢具則幾週內就會漂移到校驗範圍外。

工具分類功能典型公差典型使用壽命
治具 Jig引導工具或加工動作(鑽孔、修邊、黏合)±0.10–0.20 mm3–12 個月,5k–50k 次循環
夾具 Fixture在作業時固定或定位零件±0.20–0.50 mm6–24 個月,10k–100k 次循環
檢具 Gauge驗證零件尺寸通過/不通過±0.05 mm 或更嚴直到校驗漂移,每 6–12 個月重新校驗
軟爪/巢位夾持時保護零件表面±0.30 mm消耗品,依磨耗更換
依工具分類對應的公差與壽命預期。

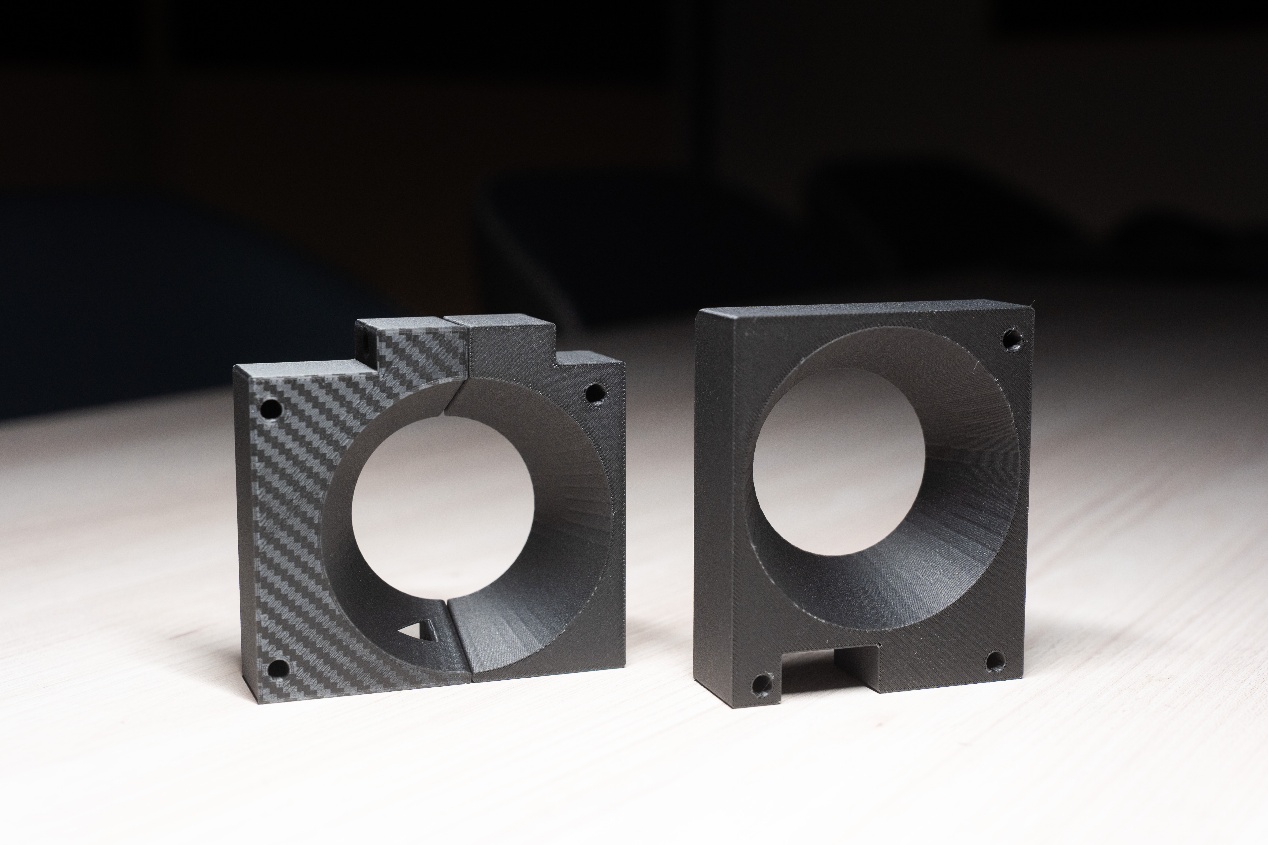

列印治具的材料選擇

SLS/MJF PA12 GF 是大約 70% 列印產線工裝的主力材料,因為它在剛性、穩態後尺寸穩定性與成本之間取得平衡。但材料選擇應該跟著載荷情境走,而不是跟著工廠預設走:一個 200 N 夾持夾具與一個 20 N 定位巢位,不該用同一種塑料。

材料剛性(彎曲模數)相對成本耐用性/最佳用途
PA12 GF(SLS/MJF)3,000–3,500 MPa1.0x(基準)一般夾具、巢位、定位本體
礦物填充 PA2,500–3,000 MPa0.9x大體積本體、成本敏感場景
CF-PA12 / CF-PA66,000–8,000 MPa1.6–2.0x高剛性懸臂、外伸定位
金屬填充 PA(316L 填充)4,000–5,000 MPa1.8x耐磨墊、鑽孔導引本體
6061 鋁合金 CNC68,900 MPa3–10x檢具母件、10 萬循環以上工裝
各種工裝材料的剛性、成本與耐用性比較。

電子裝配場景中,凡是接觸未封裝電路板的夾具,都必須使用 ESD 安全 PA12 變體(表面電阻率 10^6–10^9 Ω);相對於標準 PA12 GF,成本溢價一般為 25–35%,且規格書應與工具的管制文件一起保存,稽核時一定會被要求提供。

現場真實情境下的 DFM 數字

以下數字決定了一個夾具是第一天就好用,還是一個班下來就被丟掉。這些數字已經把手套、疲勞、零件公差變異,以及操作員永遠比 CAD 載荷假設更用力使用這件事都考慮進去了。

特徵建議尺寸原因
握把直徑28–35 mm戴丁腈手套仍好握
指凹深度≥12 mm指尖能完全抓握
測試件周邊間隙單邊 0.25–0.40 mm吸收零件公差與熱脹
夾持螺紋柱M5 鋼嵌件 + 3 mm 壁厚列印螺紋 500 循環後會滑牙
底座安裝柱M6、4 mm 壁厚、深度 15 mm承受側向負載
視覺通過/失敗階差≥1.5 mm在廠房照明下清楚可見
防撞邊緣圓角R ≥ 3 mm可承受 1 m 桌面跌落
列印產線工裝的基礎 DFM 尺寸。

為什麼低量時積層勝過鋁合金 CNC

組裝線輸送帶與排式治具
來源:Pexels。

在每料號約 50 件以下時,鋁合金 CNC 會帶有積層根本不存在的固定成本:程式撰寫(2–6 小時)、毛胚夾持、首件檢驗,以及加工廠的最低訂單價。列印 PA12 GF 等同件完全省下這四項。損益平衡通常在 80–200 件之間,視幾何複雜度而定,在那之上 CNC 勝在單價,在那之下積層全面勝出。

幾何自由度是第二個優勢。列印夾具可以包覆複雜零件、整合走線槽、隱藏感測器線材、內建隨形冷卻或真空通道,而且不需要額外製程。鋁合金 CNC 要嘛需要多軸機床,要嘛零件會被拆開後再鎖接,兩者都會大幅推高成本與交期。

整合感測器、嵌件與標準硬體

工件上的不鏽鋼管夾
來源:Pexels。

列印夾具應把列印塑料當成結構,把標準硬體當成介面。以 280 °C 烙鐵壓入的黃銅熱壓嵌件(M3–M8)提供比夾具本體更耐用的螺紋;壓入式鋼定位銷可達到 ±0.02 mm 的定位精度;近接感測器、LED 導引、條碼掃描器則透過列印凸台與埋入螺帽安裝。

PCB 裝配場景中,整合式 LED 可由 PoE 交換機供電並由 MES 系統驅動,逐 cycle 亮起下一個元件的位置;夾具因此從單純的承載器變成顯示介面,而由於幾何是列印的,每次改版多加六顆 LED 只會多花 LED 本身的錢。

應用場景與已驗證的案例範式

案例一 — PCB 裝配治具整合 LED 引導

一家代工廠在 24 款消費性電子 PCB 產線上,用每個 310 美元、5 天交期的 ESD 安全 PA12 GF 列印治具,取代了每個 2,100 美元、14 天交期的 24 套鋁合金夾具。每個治具整合 8 顆琥珀色 LED,嵌入在列印的導光通道中,透過底部的 M12 連接器佈線;LED 由 MES 驅動,依順序亮起下一個 THT 元件位置,使操作員訓練時間從 3 班縮短為 2 小時,前六個月誤放缺陷降低 71%。

關鍵設計動作: 全件採用 ESD 安全 PA12 GF;所有安裝點使用 M3 黃銅熱壓嵌件;導光通道以 3.5 mm 直徑列印並對內壁做珠擊霧化以均勻漫射;連接器凹槽對 M12 外殼留 0.3 mm 間隙;四角設 32 mm 直徑握把供戴手套操作;探針通過孔設為 Ø 4.2 mm 以容納標準 ICT 探針。

案例二 — 鑽孔治具搭配硬化鋼套

一家航太維修廠把一套 5,400 美元的 CNC 鋁合金鑽孔治具,換成列印 PA12 GF 本體搭配壓入式硬化鋼鑽套;本體 380 美元、四個鑽套合計 48 美元、組裝 15 分鐘。在鑽完 8,400 孔後,鑽套沒有可測量的磨耗,列印本體仍維持在與原始 CMM 數據 ±0.08 mm 範圍內。

案例三 — 檢具取代 8,000 美元加工母件

一家二階汽車供應商需要一套塑料卡扣的通過/不通過檢具;傳統硬化鋼母件報價 8,200 美元、交期 6 週。改用列印 CF-PA12 加三支壓入定位銷的檢具,8 天交付、540 美元、校驗到 ±0.03 mm,每 6 個月重新校驗;18 個月內攔下 1,340 件超規卡扣,零誤判可回溯至檢具漂移。

建議與禁忌對照

建議禁忌
所有螺紋特徵使用熱壓嵌件直接在列印塑料上攻牙做重複使用
定位特徵加導入倒角(2 mm、30°)仰賴銳角凹槽來定位零件
接觸電子件的地方使用 ESD 安全材料在未封裝電路板附近使用標準 PA12
測試件周圍留 0.25–0.40 mm 間隙直接把 CAD 名目尺寸複製到巢位
磨耗面設計為可更換、可鎖接把整個夾具當成單一次性消耗品

常見錯誤與如何及早發現

錯誤現場徵兆修正方式
夾持特徵使用列印螺紋約 500 循環後滑牙改用 M5 以上熱壓嵌件
巢位對零件太緊操作員硬壓、節拍上升 40%單邊加 0.30 mm 間隙
PCB 附近未標示 ESD 規格出現無法解釋的外場失效改用 ESD 安全 PA12 GF 並記錄電阻範圍
懸臂定位件會變形檢具間歇性不通過定位件加肋或改用 CF-PA12
沒有防撞圓角兩週後邊角龜裂加入 R ≥ 3 mm 防撞圓角
整體式磨耗面首次磨耗就整件報廢把磨耗墊拆為可鎖接嵌件

製作前檢查清單

  • 工具分類已確認:治具、夾具或檢具,公差預算對應正確。
  • 材料依載荷情境選擇而非依工廠預設;若靠近電子件已標示 ESD 規格。
  • 所有螺紋特徵使用熱壓或壓入式金屬嵌件。
  • 測試件間隙已設為單邊 0.25–0.40 mm。
  • 磨耗面獨立為可更換的次組立。
  • 操作員接觸面尺寸已對應戴手套使用(握把 ≥28 mm)。
  • 所有外露邊角圓角 R ≥ 3 mm。
  • 管制文件列出材料批號、嵌件扭力規格與重新校驗週期。

設計重點整理

列印治具與夾具真正發揮價值的場景,是它們被當作混合工具設計:列印塑料負責結構與人因,金屬嵌件與標準硬體負責力量、螺紋與精度。真正重要的數字就在上面:0.25–0.40 mm 間隙、M5 以上嵌件、28 mm 握把、R 3 mm 防撞圓角、相對 CNC 鋁合金的 5–50 件損益平衡區間。

這樣做出來的列印夾具不是比較便宜的鋁合金工具,而是另一類工具:它跟著工作站走,而不是逼工作站去適應通用工裝。這個轉變,才是真正值得為它做設計的目標。
