為選擇性雷射燒結而設計 — DfSLS 實戰手冊
文章內容總覽
某產品團隊把一支含 18 個鉸鏈的關節式原型手臂，以單一 SLS 列印交付，整組從粉床取出即可活動 — 沒有螺絲、沒有軸套、沒有分件流程、也沒有線邊備料。 這不是製程的魔術，而是專為粉床燒結設計所得到的回報。相同幾何若走 FDM 或 SLA，就會變成 18 次列印、36 次去支撐工序，以及一堆脆弱的插銷。
為 SLS 設計並不等於一般的增材設計。未燒結的粉末本身就是支撐，封閉體積是清粉問題，而特徵在粉床中的位置會悄悄改變其尺寸行為。這些規則並非從泛泛的 DfAM 投影片推得，而是來自尼龍如何熔融、冷卻與之後被挖出的真實物理。
為什麼 DfSLS 是獨立的設計學科
多數 DfAM 指南的起點都假設製程需要支撐、下表面會劣化、擺位主要是為了減少支撐。SLS 把這三個前提全部反過來：粉末支撐一切，每一面都算是上表面，擺位的重點變成精度與熱歷程，而不是支撐成本。
如果你已經決定好 SLS 要用哪種聚合物（PA12、PA11、玻纖填充、PP、TPU），請參考姐妹文章「SLS 材料家族」。本文假設材料已定案，只專注在幾何、擺位、零件整併，以及你可以真正寫上圖面的細節極限。

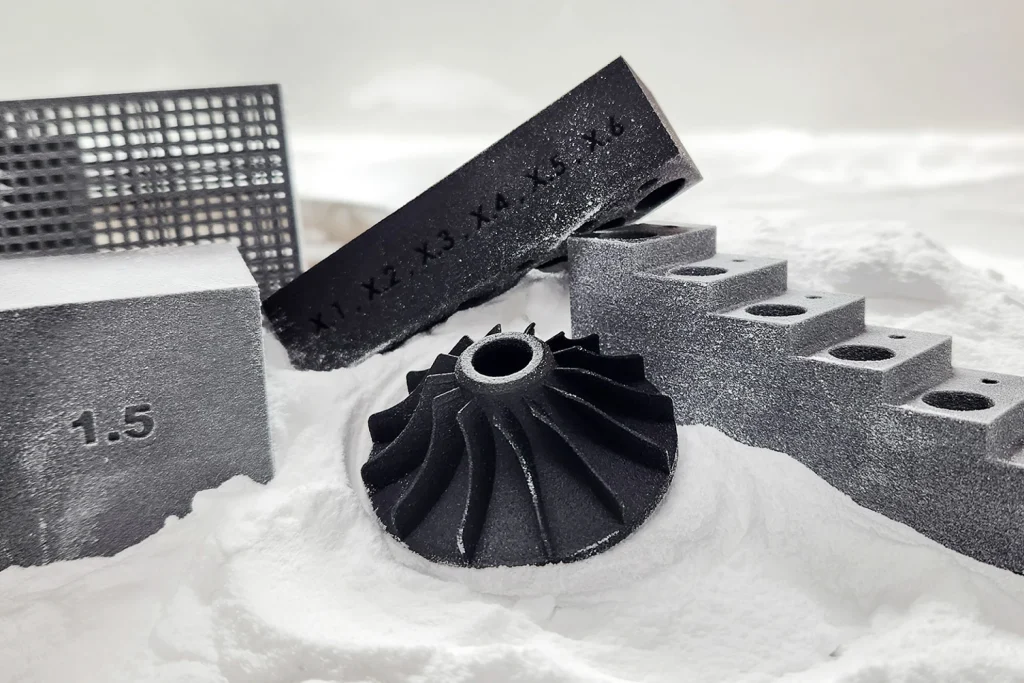

SLS 可製造性參考數字
下表是我們團隊釘在設計審查螢幕上方的單頁版本。數字以調校良好的工業機台、PA12 且層厚 0.10–0.12 mm 為前提；玻纖填充與 TPU 版本會讓部分細節項目往外擴。
| 特徵 | 最小值 | 穩定值 | 備註 |
|---|---|---|---|
| 無支撐壁厚 | 0.7 mm | 1.0 mm | 低於 0.7 mm 容易在清粉時翹曲或撕裂 |
| 有支撐壁 / 肋 | 0.4 mm | 0.6 mm | 兩端必須連回主體 |
| 凸字 / 凸線 | 0.5 mm 寬 × 0.5 mm 高 | 0.8 × 0.8 mm | 凹字通常比凸字易讀 |
| 通孔直徑 | 1.5 mm | 2.0 mm | 孔徑通常小 0.1–0.2 mm |
| 封閉空間的清粉孔 | 4.0 mm | 5.0 mm | 每個空腔至少一個，盡量對角佈置 |
| 活動件間隙 | 0.4 mm | 0.5 mm | 隨印就位鉸鏈、連桿、關節 |
| 活合葉樑厚 | 0.4 mm | 0.5 mm | 搭配 2–3 mm 跨距以改善疲勞 |
| 晶格桿徑 | 0.6 mm | 0.8 mm | 低於 0.6 mm 在清粉時易塌 |
| 孔到邊距 | 1.0 mm | 1.5 mm | 從壁面量到最近孔邊 |
擺位與粉床位置
SLS 零件實際並非等向性。沿層方向的拉伸通常比平面低 10–15%，軸向沿 Z 建的圓孔會呈蛋形，垂直建的平面會顯示噴砂無法完全消除的層紋。粉床位置也重要：粉床中央的熱平台區是尺寸最可重複的位置。
| 特徵 | 最佳方向 | 避免 | 原因 |
|---|---|---|---|
| 精密圓孔 | 軸向在平面（X 或 Y） | 軸向沿 Z | 層錯會讓孔變蛋形 |
| 外觀平面 | 偏水平 10–20° | 完全垂直 | 垂直面會看到層紋 |
| 長而薄的樑 | 平面擺、長軸在 XY | Z 向懸臂 | Z 懸臂會熱垂 |
| 卡扣 / 鉤端 | 尖端向上 | 尖端向下 | 向下尖端會累積燒結毛 |
| 面上的文字 | 面偏垂直 10° | 面平貼 Z 頂 | 凹字辨識度較好 |
| 尺寸關鍵件 | 粉床中央、中高度 | 粉床邊緣或頂層 | 邊緣冷卻會漂移 ±0.3% |
對公差關鍵件，我們會在圖面上標明期望的建置區：粉床中央、中高度、基準軸平面。這一條註記不花成本，卻能消除最常見的首件退件原因。
把多件組件整併成一次列印
當有螺栓或黏接的次組件可以被重畫為單一件時，SLS 最能展現價值。當零件數減少的好處大於尼龍體積成本時，經濟性即成立。以下是我們在決定整併前會使用的經驗矩陣。
| 情境 | 是否整併？ | 條件 |
|---|---|---|
| 年需求 ≤ 50、5 件以上 | 是 | 零件數與裝配工時主導 |
| 年需求 500、3 件 | 視情況 | 比較尼龍體積與射出模具攤提 |
| 有機構、3 個以上關節 | 是 | 隨印就位可完全消除裝配 |
| 高週次載荷路徑 | 否 | 層向疲勞可能低於螺栓式 |
| 需要金屬螺紋襯套 | 部分整併 | 本體整併，保留熱熔嵌件 |
| 內部流道、歧管 | 是 | SLS 免除交叉鑽孔與堵塞 |
隨印就位機構 — 粉末就是支撐
隨印就位關節的設計規則很簡單：每個滑動或旋轉面保留至少 0.4 mm 間隙，並確保該間隙內的粉末有出路。0.5 mm 名義間隙對尺寸漂移留有餘量，清粉後搖起來仍會覺得緊配。

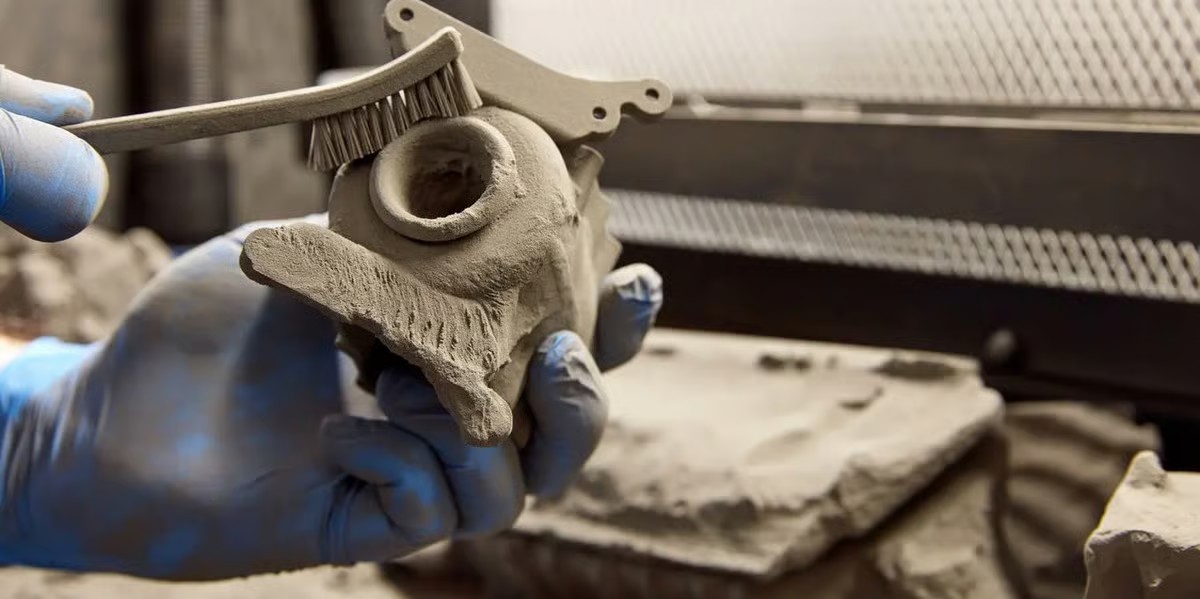

止擋、扣緣、銷頭等止脫特徵，在清粉時也必須讓粉有路可走。常見錯誤是設計出沒有清粉通道的銷頭：關節印得出來，但清不乾淨，機構一到手就卡住。加一個小側槽，或把通道走到相鄰面即可。
在清粉之前就界定後處理
後處理決策必須在零件進入清粉站之前就定案，因為每條後處理路線消耗的表面量不同。原始件約 Ra 8–12 µm，噴砂約 Ra 6–8 µm，蒸氣平滑可低於 Ra 2 µm，染色封閉的 PA12 則呈現專業深灰黑。若外觀面重要，請預留 0.2–0.3 mm 的表面損耗，並相應加強肋骨。
應用 — 三個只有 SLS 做得到的案例
具 18 個隨印就位關節的關節式原型手臂
某機器人實驗室需要一支展場可擺姿勢的演示手臂。傳統作法是 18 個加工鋁關節、36 個軸套與組裝治具。SLS 作法是一份 CAD、0.45 mm 關節間隙、一次建置、一次清粉。零件從粉床出來就已是關節狀態。疲勞不是重點（只需撐住三天展覽），而 900 g 的重量反而是運輸箱的加分項。
取代 12 件次組件的整併式氣動歧管
某自動化整合商原有 12 件鋁製歧管（主體、端蓋、交叉鑽孔流道、銅堵頭），裝配與測漏要兩小時。重畫為單一 SLS PA12 件後，內部流道走 3D 而非直線鑽孔，串流孔消失，測漏從六道工序減為一道。單件成本上升，但產線總成本下降 40%。
具整合鉸鏈的醫療訓練教具
某手術訓練器製造商需要一個可像書本般翻開、露出內部結構的拋棄式解剖插件。射出成型需兩個模穴外加銷軸鉸鏈。SLS PA12（經適當染色即可符合生物相容性）讓鉸鏈、止擋與內部紋理表面一次印出。年需求 400 件時，單價低於開模方案，且幾何可在不重新開模的情況下隨版次演進。
該做與不該做
| 該做 | 不該做 |
|---|---|
| 每個封閉空間加 ≥ 4 mm 清粉孔 | 讓裝飾性封閉腔體保持密封 |
| 為公差關鍵件預留中央粉床區 | 任由工廠把關鍵件排到粉床邊緣 |
| 隨印就位關節用 0.4–0.5 mm 間隙 | 把 FDM 的 0.2 mm 間隙搬到 SLS |
| 文字用凹字而非凸字 | 用 0.3 mm 凸字且期望它能撐過噴砂 |
| 讓層向遠離圓孔軸向 | 把 Ø2 mm 孔的軸向沿 Z 列印 |
| 80 mm 以上的平面要加肋 | 留一片 150 × 2 mm 的平板卻期望它不翹 |
常見錯誤
客戶送來的 SLS 檔案失敗模式集中在五個地方：封閉內部體積、從 FDM 搬來的隨印就位間隙、薄到撐不過噴砂的凸字、軸向沿 Z 的關鍵孔、以及超過 80 mm 的無肋平板。每一項在 CAD 階段修改都很便宜，等到首件審查後才改就很貴。
更隱微的錯誤是把「不需支撐」當成「不需擺位決策」。擺位仍然主導精度、外觀與異向性。把擺位完全交給工廠，等同把模具澆口位置完全交給射出廠 — 大多數時候能用，直到出事為止。
上機前檢查表
- 每個封閉空間至少有一個 ≥ 4 mm 清粉孔。
- 隨印就位間隙設為 0.4–0.5 mm，不是 FDM 的 0.2 mm。
- 公差關鍵特徵已註記要擺在中央粉床、中高度。
- 緊配合圓孔的軸向在平面上，而非沿 Z。
- 文字採凹字、寬度 ≥ 0.5 mm、深度 ≥ 0.5 mm。
- 超過 80 mm 的平面至少有一條補強肋。
- 後處理路線（噴砂 / 平滑 / 染色）已指定，表面損耗餘量才正確。
- 材料選擇已對照姐妹文章「SLS 材料家族」確認。
設計結語
DfSLS 的核心，是用「免支撐的自由」換來一組新的限制：清粉孔、粉床熱區、隨印就位間隙、擺位驅動的精度。內化這四個限制的團隊，就不會再把 SLS 當成「外觀比較好的 FDM」，而會用它原本的身份 — 從 CAD 到一件會動、能用的尼龍件之間，最短的那條路。
把這套設計思維和正確的聚合物選擇搭配起來，就能閉環。姐妹文章「SLS 材料家族」涵蓋 PA12 / PA11 / PA12-GF / PP / TPU 的選擇；本文涵蓋掛在那塊材料上的幾何。兩者合起來，就是 SLS 量產計畫完整的前端。
