如何設計並 3D 列印柔性零件
文章內容總覽
一個用柔性光固化印的醫療裝置握把，在工作檯上每一次靜態壓縮測試都過、裝進外殼乾淨俐落、臨床端手感也說 OK。三週後場測，30 件裡有 16 件在同一個角落出現裂紋。圖面沒有任何變更。這個失效不是瑕疵——而是「把柔性當成 datasheet 上一個數字來設計」必然會得到的結果。柔性件幾乎不會在第一次受力時壞，它們壞在第一百次、第一千次、第五萬次，出現在某個在 CAD 上看起來沒問題的介面。要把這類零件做對，就要把運動、應變路徑與介面行為當成一級需求——不是當成「材料選軟一點就自動來」的附帶品。
何時應該採用柔性 3D 列印
當設計問題不是外形而是可控制的柔順行為，而且量或客製程度讓開模經濟學不成立時，柔性積層就有明確價值。最甜蜜的區域是「低到中量的功能件——必須彎折、壓縮、緩衝」，以及「每件幾何都不一樣的客製件」。要求一旦推向「長壽命、高循環、緊公差的量產」，就要與聚氨酯翻模或 TPE 射出比較——後兩者在大量下的單價會明顯贏。
| 場景 | 柔性積層為何適合 | 預期循環 / 量 |
|---|---|---|
| 低量消費性產品的軟觸握把 | 不同 SKU 的顏色與幾何會變 | 10k–100k 循環，100–2,000 件/SKU |
| 客製義肢或矯具 socket | 每件幾何都是病患專屬 | 日常使用，每位病患 1 件 |
| 量產前硬體上的可壓縮密封 | 開模前的設計凍結驗證 | 數百次壓縮循環做驗證 |
| 原型機器人用的減震支座 | 設計每週迭代 | 驗證後 10k–1M 循環 |
| 消費裝置上的原地列印活性鉸鏈 | 射出需雙料模 | 10 萬次以上開合 |
柔性件的製程選項
四條積層路線都能做出會彎的零件，耐久性差很多。柔性 SLA 樹脂細節好、速度快，但耐循環能力偏低。矽膠手感光固化能給真正的橡膠觸感，但在多數現行平台仍屬原型等級。TPU 粉床（SLS 或 MJF）是唯一可對應「反覆彎折或耐磨」量產場景的路線。Carbon DLS 彈性體樹脂（EPU 系列）則在兩者之間——疲勞行為接近射出 TPU，解析度接近光固化。先依循環次數選，再看手感。
| 製程 + 材料 | Shore 硬度範圍 | 斷裂伸長率 | 典型循環壽命 | 相對成本 | 最適合 |
|---|---|---|---|---|---|
| SLA 柔性樹脂 | 50A–85A | 50–120% | 1k–50k 循環 | 1.0× | 外觀 / 配合原型、觸感研究 |
| SLA 矽膠手感樹脂 | 40A–70A | 250–400% | 5k–50k 循環 | 約 1.5× | 真實手感、軟密封（原型） |
| SLS / MJF TPU | 約 88A–95A | 100–250% | 10 萬–百萬以上循環 | 約 1.3× | 量產柔性件、晶格緩衝、活性鉸鏈 |
| Carbon DLS EPU | 典型 70A–80A | 200–300% | 10 萬–百萬以上循環 | 約 1.8× | 高保真量產彈性體、中循環密封 |
| FDM TPU 絲材 | 85A–95A | 300–500% | 1 萬–50 萬循環 | 約 0.8× | 低量功能件、簡單幾何 |
正確讀 Shore 硬度而不是用猜的
Shore 硬度是柔性材料 datasheet 上最有用的單一數字，也是設計審查最常跳過的數字。Shore A 涵蓋軟彈性體（橡皮筋、輪胎胎面、鞋底）；Shore D 從剛性塑膠開始。整個量表每跳 10 點，手感差異明顯——70A 墊圈與 85A 墊圈的手感絕對不會有人混淆。下表把量表對應到日常參考物，讓「大概 80A」變成一個決策，而不是一個猜測。
| Shore 等級 | 日常參考物 | 柔性件典型用途 |
|---|---|---|
| 20A | 凝膠鞋墊、紓壓球 | 衝擊緩衝、高順應密封 |
| 40A | 橡皮筋、橡皮擦 | 軟觸包膠、皮膚接觸緩衝 |
| 60A | 汽車輪胎胎面、門封條 | 墊圈、減震座 |
| 80A | 滑板輪、鞋跟 | 量產柔性件、活性鉸鏈、緩衝塊 |
| 95A | 購物車輪、硬握把 | 結構柔性、耐磨襯套 |
| 55D | 安全帽外殼、高爾夫球核心 | 半剛性結構含輕微順應 |
材料選型框架
一個有用的捷徑：不要先挑材料，先把材料必須命中的三個數字寫下來。目標硬度（10 點 Shore 寬的區間）、預期尖峰壓縮 24 小時後的最低回彈率（多數 TPU 牌號 75–90%）、在真實應變幅度下的循環目標。把這三個寫出來後，多數選項會自動消失，剩下一兩個再用使用環境去篩。柔性件最常在化學環境掉等級：IPA 擦拭（醫療與半導體無塵室常見）會讓 TPU 膨潤 2–5%、硬度下降 5–10 Shore；長期 UV 會在數月內降低回彈；溫度——高於 60°C——會加速以上所有效應。
| 使用環境 | 對 TPU / 彈性體的影響 | 設計動作 |
|---|---|---|
| IPA / 乙醇（醫療擦拭） | 膨潤 2–5%；硬度下降 5–10 Shore A | 選 IPA 相容牌號；擦拭後重新驗證作用力窗口 |
| 高溫 > 60°C | 永久變形加速、回彈下降 | 設計使用溫度低於 datasheet 上限 50% |
| UV / 戶外暴露 | 數月內脆化、褪色 | 選 UV 穩定牌號或用不透光外殼包覆 |
| 油品與碳氫化合物 | 膨潤、軟化、可能析出 | 改用較高硬度 TPU 或氟彈性體 |
| 反覆滅菌（高壓蒸氣） | 水解、回彈下降 | 以矽膠手感或 PEBA 取代標準 TPU |
| 低溫 / 冷凍 | 變硬、衝擊脆化 | 確認玻璃轉移溫度低於使用下限 |
延長壽命的幾何規則
耐久柔性的關鍵是可控制的應變分布。從 2 mm 跳到 4 mm 的厚度階差若沒有過渡，邊界處的應變集中通常是名義彎折應變的 3–5 倍；裂紋就在第 100 次或第 1000 次循環從那裡開始。真正有效的設計動作都不難——就是一些「原型在 demo 時沒壞所以工程師反覆忽略」的圓角與漸變。
| 特徵 | 建議幾何 | 為什麼重要 |
|---|---|---|
| 厚度過渡（剛 ↔ 柔） | 錐度長度 ≥ 3 × 厚度差 | 避免階差處 3–5 倍應變尖峰 |
| 彎折根部圓角 | ≥ 1.5 × 局部厚度 | 尖角是疲勞起點；圓角讓應變分散 |
| 最小撓曲截面 | TPU 粉床 ≥ 1.5 mm；FDM TPU ≥ 1.0 mm | 太薄會放大同一偏轉下的應變幅度 |
| 孔 / 浮字位置 | 距離彎折路徑 ≥ 3 × 孔徑 | 孔洞使局部應變提高 2–3 倍 |
| 撓曲長度 vs 偏轉 | 撓曲長度 ≥ 8 × 偏轉距離 | 把彎折應變壓在 5% 以下（常見疲勞安全區） |
| 固定島隔離 | 固定特徵留在剛性島；島與柔區間加釋放槽 | 避免組裝預壓載到疲勞路徑 |
柔性介面的公差策略
柔性件若用剛性加工件的方式標公差，就是標錯了。卡扣的線性尺寸不是組裝線量的——他們感覺的是插入力。密封的線性尺寸不是在密封的——壓縮比才是。實務上的做法是先把功能目標寫出來（作用力窗口、壓縮比、密封接觸壓力），讓幾何變成達成這個目標的手段，並對實際會經過的後處理鏈留出明確餘量。
| 介面類型 | 優先定義 | 典型目標 | 再反推 |
|---|---|---|---|
| 卡扣配合 | 插入 / 拆卸力窗口 | 消費尺度 10–25 N 插入、15–35 N 拆卸 | 懸臂厚度、扣合長度、前端倒角 |
| 壓縮密封 | 壓縮比 | 靜態 15–30%、動態 8–15% | 名義厚度對溝槽深度 |
| 動態墊圈 | 密封接觸壓力 | 彈性體密封 0.5–1.5 MPa | 截面幾何、溝槽間隙 |
| 軟質壓入握把 | 干涉百分比 | 80A TPU 徑向干涉 3–7% | 孔徑對握把外徑 |
| 活性鉸鏈 | 彎折角 × 循環次數 | 100k 循環下 90° ± 5° | 鉸鏈厚度、根部圓角 |
擺放方向與異向性
每一個層狀製程都有較弱的層間介面。在柔性件上，這個不對稱不是小問題——它是「鉸鏈撐 10 萬次」與「鉸鏈 2,000 次分層」的差別。安全規則是：擺放時讓主要彎折應變跨層而不是順層。活性鉸鏈的折線若與層平面平行，每次循環都會打開層間介面、早早失效；把同樣的鉸鏈轉 90° 讓折線跨層，壽命通常高出一到兩個數量級。
延伸的結論：柔性件的擺放方向是「量產凍結」決策，不是每批次的最佳化。通過循環驗證的擺放方向一旦確認，之後每一批都用同一擺放方向——即使自動 nesting 軟體想把它翻過來。讓 nesting 工具在批次之間自由重擺柔性件的生產線，等於在跑一個沒有控制變因的實驗。
應用案例
跑鞋品牌的客製晶格中底
一家跑鞋品牌以步態掃描客製中底作為高階選項。基材是 MJF TPU Shore 90A，印成漸變晶格——前足較軟（有效模數約 0.3 MPa），腳跟較硬（約 0.8 MPa）。月量約 1,200 雙、橫跨 60 種尺寸/步態組合——SKU 太多用不了射出，單 SKU 量又太少撐不起鋼模。關鍵耐久指標不是拉伸，而是 30% 應變、50 萬次循環後的壓縮永久變形，晶格幾何經過三次迭代把這個數字壓在 8% 以下。
關鍵設計動作： 晶格從前足到腳跟的剛性過渡在 40 mm 內漸變，而不是階差。早期版本用剛性階差，在過渡處於約 40,000 次循環裂開——剛好是跑者中足著地的位置。改成漸變後首裂推到 40 萬次以上，讓這個零件從「好看的 demo」變成「可上架 SKU」。擺放方向鎖定：晶格建置方向與壓縮軸對齊，沒有循環驗證的新方向不得釋放生產。
可抗 IPA 的義肢 Socket 襯墊
一家臨床單位用病患掃描 3D 列印上肢義肢的 socket 襯墊。早期用一般 Shore 70A TPU，首次配戴手感好——但每日 IPA 擦拭下，兩週內硬度下降 5 Shore。材料換成抗 IPA 的 TPU 牌號（稍貴，硬度略高到 80A），內部幾何加厚 0.3 mm 補回更高硬度。第二代襯墊在六個月配戴週期內硬度波動 ≤ 2 Shore，已成為該臨床單位對標準衛生程序病患的預設選項。關鍵不是抽象意義上的「更好的材料」——而是把材料對應到該病患族群每天實際使用的清潔化學條件。
首次裝配通過率 95% 以上的活性鉸鏈蓋
某消費裝置需要一個在使用中要反覆開合數千次的翻蓋。早期原型用 SLA 柔性樹脂——評審手感沒問題，但每個試片都在 800 到 2,000 次之間裂開。量產版改用 SLS TPU 92A，鉸鏈厚度 1.3 mm、根部圓角 2 mm、折線方向跨層擺放。關鍵公差不寫線性尺寸，直接定作用力窗口 8–12 N。組裝線首次到位率 95% 以上，QA 實驗室下鉸鏈能撐過 15 萬次開合——大約是 SLA 版本的 30 倍，也遠超產品保固使用輪廓。
常見失效模式與設計對策
| 失效模式 | 起始位置 | 設計對策 |
|---|---|---|
| 厚度階差處早期裂紋 | 剛到柔的邊界 | 漸變錐度 ≥ 3 × 厚差；最小根圓角 1.5 × 厚度 |
| 永久變形改變配合 | 高應變壓縮區 | 靜態應變設在 30% 以下；規範最低回彈率；必要時換高回彈牌號 |
| 剛柔分層 | 結合或過渡介面 | 改用機械咬合幾何；應力縫不要只靠黏合 |
| 折線層間分開 | 折線與層平面平行 | 把折線轉為跨層；量產凍結擺放方向 |
| 裝配力超出窗口 | 沒定義功能公差 | 以作用力標公差、不是線性尺寸；後處理後重新驗證 |
| 使用中化學軟化 | 接觸清潔劑 / 油品的表面 | 送版前以真實使用化學條件做相容性篩查 |
Do / Don't 對照
| Do | Don't |
|---|---|
| 選材前先定義循環輪廓 | 只看 Shore 硬度就選 |
| 介面以作用力或壓縮比標公差 | 柔性件用緊的線性公差 |
| 折線設計成跨層並凍結擺放方向 | 讓自動 nesting 在批次間重新擺放 |
| 送版前做 IPA、油品、UV、溫度相容性篩查 | 假設 datasheet 數字直接適用於實際使用環境 |
| 厚度過渡以 ≥ 3× 厚差做漸變 | 從 2 mm 直接階差到 4 mm |
| 做真實循環測試，不只靜態配合檢查 | 以單一首次裝配成功就釋放 |
| 需緊公差時把精度轉移到剛性島 | 期待柔性材料打到 ±0.05 mm 線性 |
送版前驗證清單
設計審查與首批量產釋出前各跑一次。每一條都對應到上面的一個失效模式。
- 目標 Shore 窗口、最低回彈率、循環目標已寫進圖面
- 材料已對真實清潔 / 流體 / 溫度條件做相容性篩查
- 每個厚度過渡都以 ≥ 3× 厚差漸變；每個彎折根部最小圓角 1.5 × 厚度
- 功能公差（作用力、壓縮比、接觸壓力）已指定，不是單一線性尺寸
- 建置擺放方向已固定並文件化；折線跨層

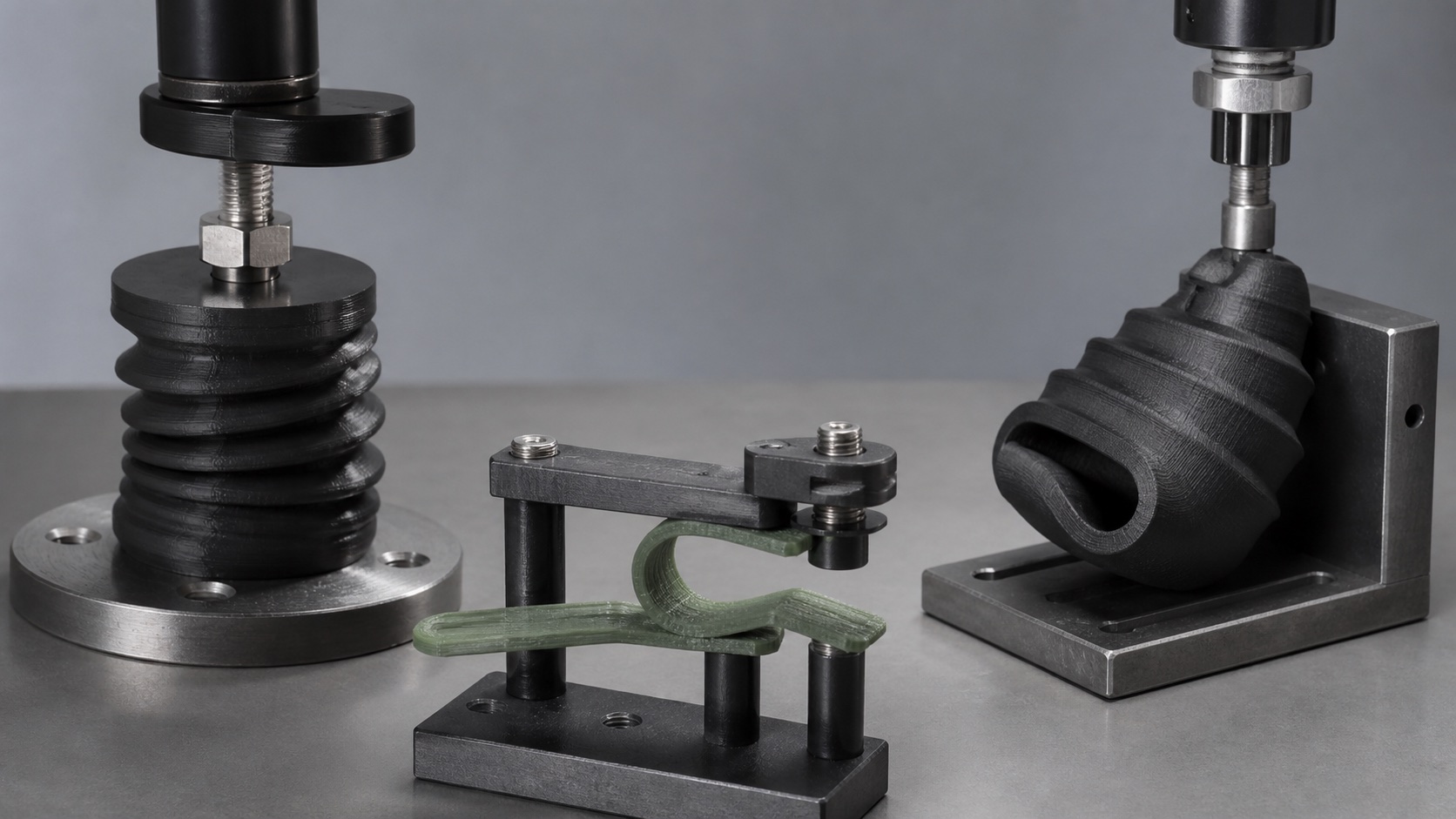

- 循環驗證在真實彎折角、速率、溫度下執行——不是方便的實驗室條件
- 配合驗證使用量產意圖的真實對接硬體，不是簡化治具
- 最終後處理後，剛性與作用力已重新量測
設計重點整理
柔性 3D 列印要做得好，前提是把運動當一級需求。依循環目標與應變模式選製程，不是只看 Shore 硬度。先寫功能目標（作用力窗口、壓縮比、回彈率）再畫幾何，讓幾何服務目標。每個厚度過渡做漸變；孔洞與浮字遠離彎折路徑；擺放時讓彎折跨層並在量產中凍結方向。以真實循環、真實溫度、真實化學環境驗證——因為那種「demo 手感剛好」的柔性材料，正好是會在場測第三週、在某個沒人檢查過的角落裂開的那一種零件。
