如何設計能承受 10 萬次以上循環的 3D 列印鉸鏈
文章內容總覽
一家消費電子客戶把 PA12、0.8 mm 活鉸鏈的翻蓋原型送上展台前兩週，結果在測試機上 1,900 次開合就裂開。我們把折線改成 1.3 mm 樑厚、2.0 mm 根部圓角，材料換成 PA11，並把零件擺放方向調到折線跨越列印層，單件重印成本 USD 42。改版後鉸鏈跑到 152,000 次才出現細紋，產品準時上市。
這個案子凝縮了鉸鏈設計的全部重點：型態、材料、幾何、列印方向是一組互相綁定的決策，其中任一項出錯，其他三項都救不回來。本文把四者全部講清楚，並附上今天就能直接標在圖面上的數值。
為什麼列印鉸鏈比機加工更容易失效
機加工鉸鏈靠均質材料與精密軸銷配合；列印鉸鏈則必須面對各向異性的層間結構、依製程變動的間隙，以及脫粉或拆支撐後還能存活的幾何。它們的失效模式完全不同：沿列印層剝離、折線蠕變、軸銷因粉末殘留卡死，以及根部圓角不足導致的扣合疲勞。
在討論幾何之前，先選對鉸鏈類型。不同類型的壽命、公差預算與裝配流程完全不同。
五種鉸鏈型態與各自的適用場景
大多數列印鉸鏈可歸為五大類。下表是第一層篩選，若預期的循環次數與載荷與您畫的鉸鏈型態不符，請立刻重新選型。
| 鉸鏈型態 | 典型循環壽命 | 適用製程 | 主要用途 |
|---|---|---|---|
| 活鉸（薄撓性薄膜） | 5 萬–20 萬 | MJF / SLS 搭配 PA11 | 翻蓋、整合式上蓋 |

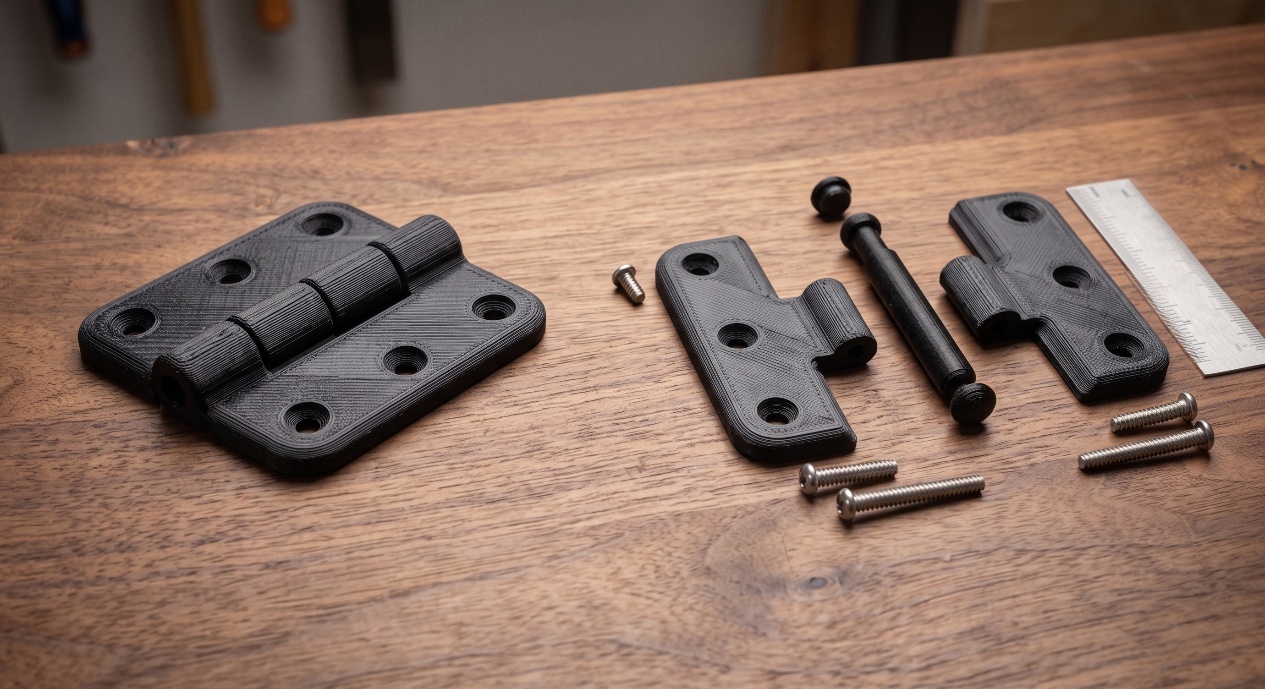

| 插銷式（兩半 + 軸心） | 10 萬以上 | SLS、FDM、SLA | 門板、面板、可重複裝配 |
| 扣合帶鉤 | 1 千–1 萬 | SLA、MJF | 一次性或低循環檢修蓋 |
| 節筒式（多葉 + 列印軸銷） | 2 萬–8 萬 | SLS 列印即用 | 多關節原型、樣機 |
| 扭力可控（摩擦或彈簧） | 3 萬–10 萬 | SLS 加嵌件，或 SLA 加金屬彈簧 | 需定位保持的設備蓋板 |
材料選擇就決定了一半的鉸鏈壽命
在相同的樑厚與折角下，聚合物決定鉸鏈是撐一個週末還是整個產品壽命。PA11 是特例，在相同幾何下的重複彎折耐受度比 PA12 高一個數量級。
| 材料 | 樑厚 | 折角 | 裂紋前循環數 | 備註 |
|---|---|---|---|---|
| PA11（SLS/MJF） | 1.0–1.5 mm | 0–160° | 10 萬–20 萬 | 活鉸首選 |
| PA12（SLS/MJF） | 1.0–1.5 mm | 0–160° | 3,000–5,000 | 僅適合低循環扣合 |
| PP（MJF） | 0.8–1.2 mm | 0–180° | 15 萬以上 | 撓曲壽命最佳、剛性較低 |
| TPU 88–95A | 1.5–2.5 mm | 0–180° | 50 萬以上 | 柔軟，不適合承載葉片 |
| SLA 韌性樹脂 | 2.0 mm 以上 | 0–45° | 500–2,000 | 避免做活鉸，改走插銷式 |
可直接標在圖面上的幾何數值
以下數值是 PA11 活鉸與 SLS 插銷鉸鏈的起點。先當預設值用，再依原型測試結果微調。
| 參數 | 活鉸（PA11） | 插銷式（SLS） | 意義 |
|---|---|---|---|
| 樑厚 / 薄膜厚度 | 1.0–1.5 mm | 不適用 | 低於 1.0 mm 早裂；高於 1.5 mm 難彎 |
| 根部圓角 | 1.5 × 樑厚 | 至少 0.5 mm | 尖銳根部集中應力、壽命減半 |
| 嚙合 / 葉片長度 | 5–8 mm | 每節筒 8–12 mm | 太短受力不均；太長摩擦增加 |
| 長厚比 | 4:1 到 6:1 | 6:1 到 10:1 | 決定彎曲模式與撕裂起點 |
| 軸銷-孔間隙 | 不適用 | 0.3–0.5 mm（SLS）、0.4 mm（列印即用） | 低於 0.3 mm 脫粉後卡死，高於 0.5 mm 晃動 |
| 折線預溝 | 外側 0.2 mm 深 | 不適用 | 將彎軸引導到最薄截面 |
列印方向決定層紋是幫手還是凶手
同一個幾何、兩種方向、兩種完全不同的產品。我們曾在一組 SLS 驗證件把折線擺成與層紋平行，結果 2,100 次就層間剝離；同一零件旋轉 90°、讓折線橫跨層紋後，跑到 118,000 次。規則只有一句：彎軸必須橫跨列印層，不可順著層紋。

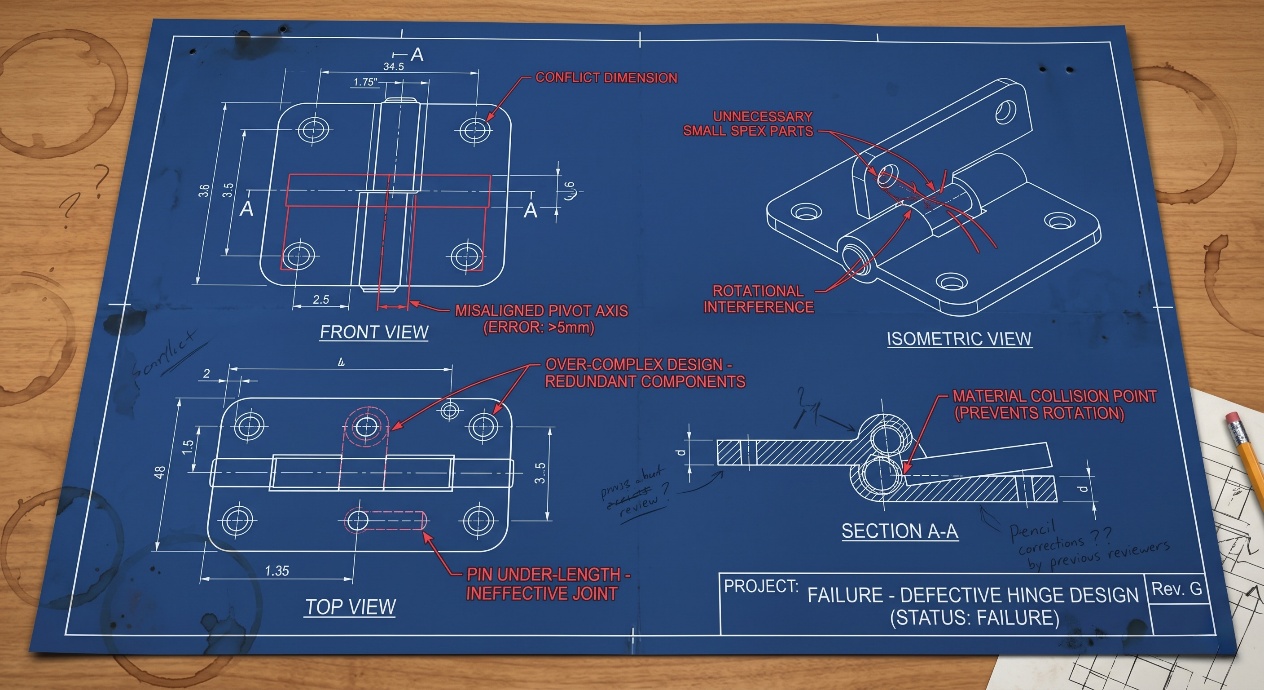

插銷式鉸鏈關心的不是疲勞而是孔的真圓度。軸孔軸向應朝 Z 方向，讓孔截面在層面內成形；若軸孔水平放置，會橢圓化 0.1–0.2 mm，脫粉後容易卡死。
實際可執行的循環壽命測試
不需要認證的疲勞實驗室。60 次/分的伺服凸輪臂每天可跑 86,400 次，配上 USD 30 的荷重元感測致動臂力，每 1,000 次紀錄扭矩；當致動扭矩上升 15%，就是肉眼看到裂紋之前的早期預警。
| 目標用途 | 所需循環 | 測試時間（60 次/分） | 通過標準 |
|---|---|---|---|
| 一次性包裝 | 200 | 4 分鐘 | 無可見裂紋、折線整齊 |
| 檢修蓋（壽命期） | 5,000 | 1.5 小時 | 扭矩上升 < 20% |
| 消費翻蓋產品 | 100,000 | 28 小時 | 無裂紋、扭矩上升 < 15% |
| 工業設備蓋板 | 250,000 | 2.9 天 | 無裂紋、角度保持漂移 < 5° |
三個實際達成數據的應用案例
案例一：消費性翻蓋鉸鏈（PA11，15 萬次）
一款手持診斷裝置需要一個翻蓋螢幕保護，產品壽命四年、每日約開合 100 次，也就是終生約 146,000 次。第一版採 0.9 mm PA12 活鉸，在 4,800 次就失效。我們改以 PA11 MJF、1.2 mm 樑厚、1.8 mm 根部圓角、6 mm 嚙合長度，並將零件旋轉 15° 讓折線保持在良好熱區內。
關鍵設計動作： 依 PA11 疲勞數據取樑厚 1.2 mm；根部圓角為樑厚 1.5 倍（1.8 mm）；旋轉折軸讓層紋橫跨彎折；外側預留 0.2 mm 引導溝；列印後手動折動 30 秒完成鏈段初始化。結果：測試機跑到 151,200 次才觸發 15% 扭矩上升門檻，且無可見裂紋。
案例二：列印即用的多關節原型
一組機器人團隊以 PA12 SLS 一體列印了 11 節的線材導引，以粉床自身作為支撐。節筒與軸銷間隙設 0.4 mm，搭配 90 秒噴砂，11 個關節首次動作即全部順暢開合。總交期 28 小時，而傳統插銷裝配方案需 6 天。
案例三：具扭力保持的工業設備蓋板
一個檢修蓋板需在 95° 自行保持不下垂。採 SLS 節筒鉸鏈，列印時在軸銷與孔做 0.15 mm 過盈摩擦凸台，並在噴砂後黏入不鏽鋼扭力彈簧嵌件。蓋板在 264,000 次循環內維持 95° ± 3°，滿足 5 年服役目標。
列印鉸鏈的該做與不該做
| 該做 | 不該做 |
|---|---|
| MJF/SLS 可選時活鉸一律用 PA11 | 任何需超過 5,000 次循環的鉸鏈用 PA12 |
| 根部圓角 = 1.5 × 樑厚 | 折線內側留尖角 |
| 折軸方向讓層紋橫跨彎曲 | 讓折線與列印層平行 |
| SLS 軸銷-孔間隙指定 0.3–0.5 mm | 把射出模間隙直接抄進 SLS 圖面 |
| 最終裝配前把活鉸預折 10–30 次 | 假設剛列印的鉸鏈已達最終疲勞壽命 |
| 循環測試同時紀錄扭矩，不只看裂紋 | 等到肉眼裂紋才判定失效 |
常見錯誤與其代價
| 錯誤 | 症狀 | 每輪迭代典型成本 |
|---|---|---|
| PA12 做活鉸 | 3 千–5 千次裂紋 | 每次重印 USD 40–80，延誤 2 天 |
| 折線與層紋平行 | 2 千次層間剝離 | USD 40 + 2 天 |
| 未設根部圓角 | 首次折動就起裂 | USD 40 + 1 天 |
| SLS 軸銷間隙 < 0.3 mm | 脫粉後關節卡死 | 整件重印 USD 40–100 |
| 測試忽略扭矩上升 | 檢查前已隱性裂紋 | 現場失效，回收成本 10 倍以上 |
| 照搬射出 PP 活鉸規則 | 樑厚與圓角全錯 | 2–3 輪完整設計循環 |
列印前檢查清單
- CAD 細節之前，已依五大類表選定鉸鏈型態
- 材料依 PA11/PA12/PP/TPU/SLA 表對應目標循環數選定
- PA11 活鉸樑厚 1.0–1.5 mm；根部圓角 = 1.5 × 樑厚
- 嚙合長度：活鉸 5–8 mm，插銷每節筒 8–12 mm
- 軸銷-孔間隙：SLS 0.3–0.5 mm，列印即用 0.4 mm
- 列印方向已註明折軸跨越層紋；軸孔朝 Z
- 循環壽命測試同時定義裂紋與扭矩上升 15% 兩個門檻
- 裝配指引中已加入預折動作（手動 10–30 次）
設計重點整理
列印鉸鏈要成功，四個決策必須一致：型態對應循環數、聚合物對應疲勞、幾何對應應力、方向對應層紋。本文的數值——1.0–1.5 mm 樑厚、1.5 倍根部圓角、0.3–0.5 mm 軸銷間隙、PA11 優於 PA12、折線橫跨層紋——是下限而不是上限。儘早做原型、在測試機上量扭矩，讓扭矩上升在裂紋出現之前告訴您壞徵兆。
