如何為尼龍 3D 列印做設計
文章內容總覽
一家無人機新創寄來一支 PA12 四軸機臂：長 142 mm、壁厚 3.2 mm、以 6,500 RPM 飛行過 40 個循環。在沿海屋頂放置兩週後，機臂彎曲 0.8 mm，馬達座配合間隙鬆了 0.15 mm，其中一個支架在尖銳內角裂開。改用 PA12-GF、加上 0.8 mm 圓角並封閉外殼後，300 個飛行循環內公差維持在 0.1 mm，單件成本 USD 18.40。
這個案例正好點出尼龍設計的真實問題。尼龍不是單一材料，而是一個家族；它的特性會隨濕度、製程與粉料壽命改變；且幾何規則取決於你選了哪一種型號。本指南將依序帶過家族、製程、DFM 數據、吸濕行為、後處理，以及三個應用案例，讓你的下一個尼龍零件能在真實環境中存活。
你真正會在其中做選擇的尼龍家族

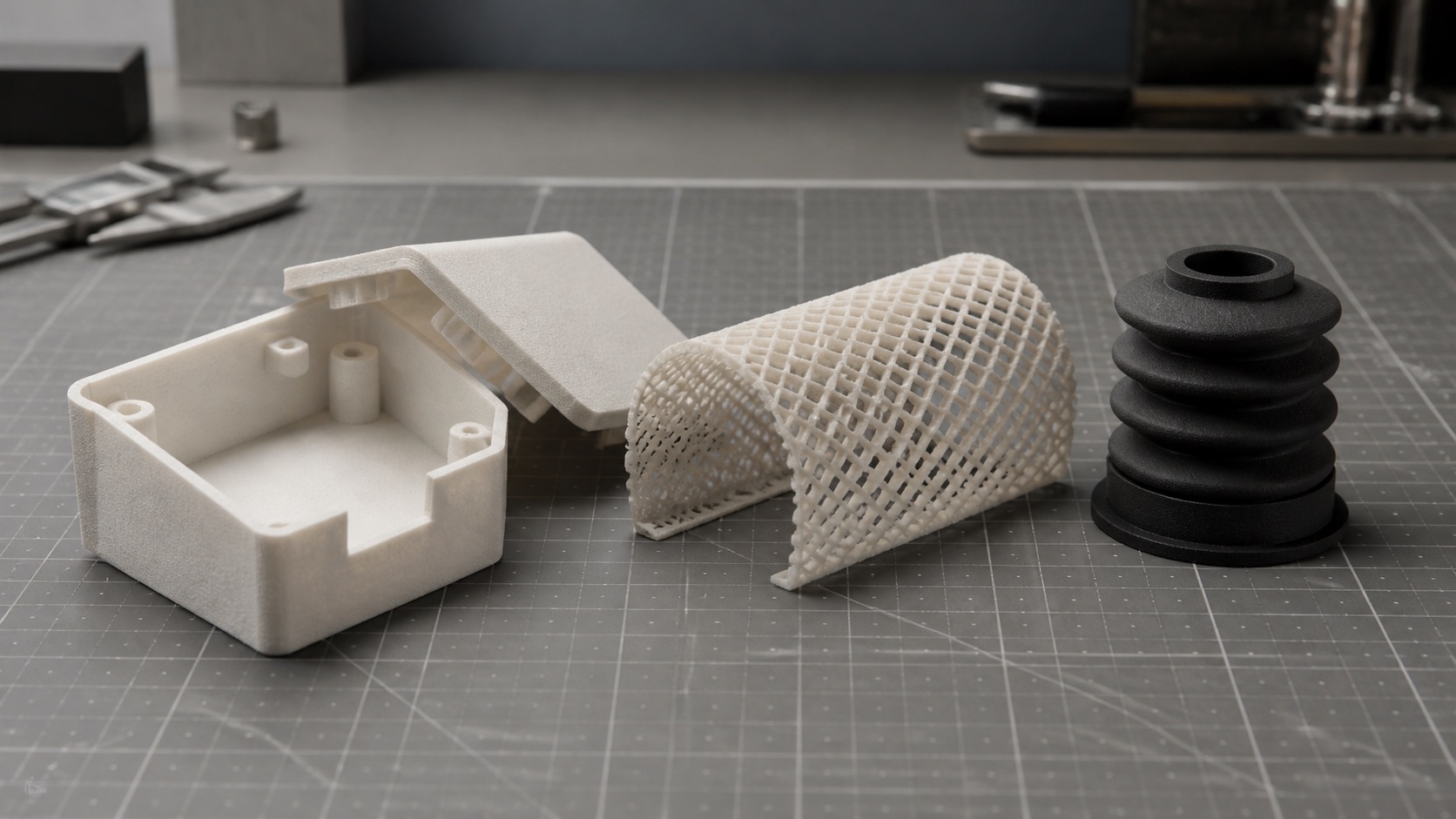

目前商用尼龍積層製造中，95% 的案例都落在這五種變體：PA12（主力）、PA11（韌性佳、生質來源）、PA12-GF（玻纖增強提高剛性）、PA12-CF（碳纖維提供更高比剛度），以及 PA12 礦物填充（外殼用、尺寸穩定）。它們的抗拉強度、模數、熱變形溫度（HDT）、斷裂延伸率與價格皆不同。請依負載情境選用，別憑習慣。
下表應視為取捨空間而非排名。PA11 並不比 PA12「好」，而是在需要衝擊與疲勞時更合適；PA12-CF 不是比 PA12-GF「強」，而是單位重量剛性更高，但方向性更明顯、成本更高。
| 型號 | 抗拉強度 (MPa) | 模數 (GPa) | HDT @0.45 MPa (°C) | 延伸率 (%) | 相對成本 |
|---|---|---|---|---|---|
| PA12 (SLS/MJF) | 48 | 1.7 | 170 | 20 | 1.0x |
| PA11 | 52 | 1.5 | 180 | 45 | 1.4x |
| PA12-GF (30%) | 52 | 3.2 | 175 | 9 | 1.3x |
| PA12-CF (10-15%) | 75 | 5.5 | 180 | 5 | 2.1x |
| PA12 礦物填充 | 45 | 2.6 | 165 | 6 | 1.2x |
製程：SLS、MJF 與 FDM 尼龍
同一種 PA12 化學配方，在雷射燒結（SLS）、HP Multi Jet Fusion（MJF）或線材擠出（FDM）下表現完全不同。密度、表面、等向性與批量甜蜜點都不一樣。請先選製程，再依其實際條件調整 DFM 數據。
| 製程 | 密度 | 表面 Ra (um) | 等向性 | 單件成本 | 批量甜蜜點 |
|---|---|---|---|---|---|
| SLS PA12 | ~95% | 8-12 | 良好 | 中 | 50-500 |
| MJF PA12 | ~99% | 6-10 | 非常好 | 低至中 | 100-2000 |
| FDM 尼龍 | 85-95% | 15-25 | 差（Z 向弱） | 低 | 1-50 |
尼龍粉床製程的具體 DFM 數據
以下是我們對 MJF 與 SLS PA12 報價時採用的工作極限。請視為設計下限；負載路徑與精度敏感特徵應更厚。
| 特徵 | PA12 | PA11 | PA12-GF | 備註 |
|---|---|---|---|---|
| 最小壁厚 | 1.0 mm | 1.0 mm | 1.2 mm | 無支撐 0.7 mm 壁有風險 |
| 最小孔徑 | 1.5 mm | 1.5 mm | 2.0 mm | 再小易卡粉 |
| 組裝間隙 | 0.4 mm | 0.4 mm | 0.5 mm | 每個配合面 |
| 活動鉸鏈 | 0.6 mm | 0.5 mm | N/A | PA11 可讓循環壽命翻倍 |
| 卡扣樑 | 1.0 mm | 1.0 mm | 1.5 mm | GF 較脆需加厚 |
| 除粉孔（封閉腔） | 4 mm | 4 mm | 4 mm | 每 ~100 cc 空腔一孔 |
| 最小浮凸文字 | 寬 0.8 mm | 寬 0.8 mm | 寬 1.0 mm | 深度至少 0.5 mm |
濕度：每個尼龍零件背後的隱變數
尼龍具吸濕性。乾燥剛印出的 PA12 零件含水量約 0.3%，在 50% RH 辦公室環境中會穩定在 1.2-1.8%。在這段變化中，抗拉模數下降 20-30%、延伸率上升、線性尺寸增加 0.2-0.5%。PA11 與 PA6 比 PA12 變化更大。若設計需要精密配合，測量與公差設定前應先將零件調理到使用端濕度。
| 狀態 | 含水量 | 模數變化 | 延伸率 | 尺寸變化 |
|---|---|---|---|---|
| 乾燥出爐 | 0.3% | 基準 | 基準 | 基準 |
| 運輸中（25% RH，1 週） | 0.8% | -10% | +20% | +0.1% |
| 平衡（50% RH） | 1.5% | -25% | +50% | +0.3% |
| 高濕（80% RH） | 2.5% | -35% | +80% | +0.4% |
| 浸水（飽和） | 3.5% | -40% | +100% | +0.5% |
後處理：尼龍的表面選項
選擇後處理一定要有目的：抓握、外觀、密封或尺寸修整。每個步驟都會增減厚度並改變表面化學，DFM 必須在出圖前把這些納入。
| 後處理 | 厚度變化 | 後 Ra (um) | 典型用途 | 成本增加 |
|---|---|---|---|---|
| 噴砂 | -0.02 mm | 6-8 | 預設霧面 | +5% |
| 震動拋光 | -0.05 mm | 3-5 | 消費品觸感 | +10% |
| 蒸氣拋光 | +0.08 mm | 1-2 | 密封／防水 | +25% |
| 染色（黑） | +0 mm | 同原 | 外觀 | +8% |
| 底漆＋噴塗 | +0.1-0.2 mm | 1-3 | 指定顏色 | +30% |
應用：三個尼龍案例
案例一：PA12-GF 無人機馬達支架，減重 30%
一家巡檢用無人機 OEM 需要一個比 PA12 更剛、又比現有 6061-T6 鋁件（28 g）更輕的馬達支架。我們以 PA12-GF 30% 重新設計：142 mm 機臂、2.2 mm 壁厚加內部肋網、所有內角 0.8 mm 圓角、兩個 5 mm 除粉孔方便 MJF 粉料排出。
300 個飛行循環後的結果：支架重 19.6 g（-30%）、共振峰被推至螺旋槳頻率之上、肋接點零裂紋。批次 200 件單價 USD 18.40。勝負關鍵是讓模數對齊負載路徑，而不是追求最強的尼龍。
關鍵設計動作： 在每個內角加 0.8 mm 圓角；以 2.2 mm 壁＋三角肋網取代實心斷面；預留 2 個 5 mm 除粉孔；列印方向讓主應力平行於 XY；染黑以統一外觀並遮蔽光敏老化。
案例二：PA11 醫療裝置鉸鏈，10 萬次循環不裂
一款手持診斷儀外殼需要整合式活動鉸鏈，規格 5 年 10 萬次開合。PA12 在 18,000 次時失效；改為 PA11、鉸鏈厚度 0.5 mm、長度 3 mm、加圓角應力釋放，在加速測試中通過 11 萬次。
案例三：困住 42 g 粉料的封閉外殼
一個沒有除粉孔的感測器外殼，自 MJF 取出後內部有 42 g 未熔粉料在晃動。在非外觀面加兩個 4 mm 孔並設 1 mm 內倒角後，粉料順利排出，每件除粉工時減少 8 分鐘。教訓：務必同時建模粉料排出路徑，而非只畫幾何。
尼龍零件的 Do / Don't
| 應做 | 避免 |
|---|---|
| 最小壁厚 1.0-1.2 mm 並加肋 | 留大面積無支撐平面 |
| 封閉空腔加 4 mm 除粉孔 | 讓粉料困在封閉體積內 |
| 每個內角加圓角（≥0.8 mm） | 負載下留尖銳內角 |
| 量測前先調理到使用端濕度 | 以乾燥出爐尺寸設公差 |
| 柔性／疲勞件選 PA11 | 強行讓 PA12 跑超過 2 萬次鉸鏈循環 |
| 要剛性選 PA12-GF，要比剛度選 PA12-CF | 把 GF 與 CF 當可互換 |
| 有外觀要求則先染黑 | 染後再加工露出白色內芯 |
尼龍設計審查常見錯誤
| 錯誤 | 症狀 | 修正 |
|---|---|---|
| 沒設除粉孔 | 粉料晃動、隱形重量 | 每 100 cc 空腔兩個 4 mm 孔 |
| 尖銳內角 | 肋根裂開 | 所有內角 0.8 mm 圓角 |
| 乾燥件做緊配合 | 辦公室 2 週後卡死 | 預留 +0.3% 或先調理 |
| 把 PA12-GF 套 PA12 DFM | 卡扣脆裂 | 樑加厚至 1.5 mm |
| 蒸氣拋光沒留公差 | 壓配合太緊 | 每個拋光面加 0.08 mm |
| 加工後再染色 | 露出白色內芯 | 先加工、最後染 |
開印前檢查清單
每個尼龍工件釋出前都跑過這份清單。只需五分鐘，卻能攔下會讓你重印的錯誤。
- 依負載情境選定型號（PA12／PA11／GF／CF／礦物）並留下紀錄。
- 所有壁厚 ≥ 1.0 mm（GF 為 1.2 mm）；無支撐處加肋。
- 每個內角圓角 ≥ 0.8 mm。
- 每 100 cc 封閉空腔至少一個 4 mm 除粉孔。
- 組裝間隙以調理後（非乾燥）尺寸設定。
- 若循環 > 2 萬次，活動鉸鏈材料指定 PA11。
- 已選定後處理（噴砂／拋光／染色／噴塗）並做了公差補償。
- 已與供應商確認該批次的粉料壽命／更新比例。
設計要點總結
把尼龍當成一個對濕度敏感的材料家族，而非單一的「耐用塑膠」，設計師就能得到回報。依真實負載選型、套用上述 DFM 數據、規劃除粉孔與圓角、量測前先調理、選後處理時預留厚度，一個尼龍零件就能在 USD 20 以下、比鋁件輕 30%，並在現場跑完 10 萬次循環。
