2026 年為 HP Multi Jet Fusion 設計功能性零件

2026 年為 HP Multi Jet Fusion 設計功能性零件

一根 Multi Jet Fusion PA12 拉伸試棒離開粉床時密度約 1.01 g/cm³、殘留孔隙率約 6.8%、未噴砂表皮 Ra 約 11 µm,拉伸強度 48 MPa,且 XY 與 Z 方向幾乎等強。這就是為什麼當尼龍件必須卡扣、鎖附、或承受無人機機身 200 小時振動時,MJF 往往是預設選擇的物理依據。

把 MJF 當成「另一種 SLS」的設計師,會在三個地方損失性能:把壁厚設得過厚、對活動配合的餘隙判斷錯誤、以及指定了 MJF 後處理鏈中根本不存在的表面效果。本文依序說明熔融試劑物理機制、目前真正可量產的材料、關鍵 DFM 數值,以及三個功能件案例,讓你下一批 50–2,000 件的量產一次到位。

MJF 熔融試劑機制 vs 雷射燒結 SLS

MJF 會在需要固化的地方噴出高碳黑含量的熔融試劑,再用紅外線燈一次掃過整層。試劑吸收紅外線,在毫秒內把周圍 PA12 熔融;邊緣的細節試劑則冷卻輪廓、讓邊界更銳利。SLS 則是用 CO₂ 雷射點逐條勾勒輪廓。兩者產生的零件在量測上明顯不同。

項目HP MJF PA12典型 SLS PA12為何重要
零件密度1.01 g/cm³0.90–0.95 g/cm³強度更高、洩漏路徑更少
殘留孔隙率約 6.8%約 7.9%微孔少、疲勞表現更好
XY / Z 拉伸48 / 48 MPa48 / 42 MPa近等向,幾乎不挑方向
未噴砂 Ra約 11 µm約 15 µm出粉時表皮更光滑
原始顏色自然灰米白較能掩蓋外觀痕跡
每層時間約 10 秒約 40 秒每次建造的產能更高

2026 年 MJF 真正可採購的材料組合

製程只是一半決策——材料才是真正鎖定你在環境、電氣與防火表現的那一半。以下材料皆已在 HP Jet Fusion 5200 級設備認證,並已能穩定量產出貨。

材料硬度 / 模數最適用途注意事項
PA12D80 / 1,700 MPa一般功能件、外殼、治具吸濕約 1.3%
PA11D75 / 1,500 MPa衝擊件與一體鉸鏈成本較高、交期較長
PA12 玻璃珠D82 / 2,500 MPa剛性支架、治具斷伸較低(約 6%)
TPU Ultrasint 88A88A / 26 MPa 拉伸密封件、墊片、運動握把僅可噴砂、不可滾磨
PA12 FR (V-0)D78 / 1,800 MPa軌道、機艙、電控箱僅灰色、成本 +30%
PP (BASF/HP)D70 / 1,400 MPa化學槽、一體鉸鏈服務網絡較少

決定良率的 DFM 數值

MJF 對幾何的寬容度比 SLA 或 FDM 大,但仍有相對狹窄的最佳區間,特別是那些必須通過清粉、噴砂與搬運的特徵。下表以校正過的 5200 + PA12 為基準;PA11 與 TPU 需再放寬 10–20%。

特徵最小值建議值備註
壁厚0.5 mm1.0 mm低於 1.0 mm 批量會翹曲
凸字線寬 0.8、凸 0.5 mm1.0 / 0.8 mm凹字辨識較穩定
通孔0.5 mm1.5 mm壓配再加 +0.2 mm
盲孔深度3× 孔徑5× 孔徑需預留排粉路徑
活動件餘隙0.3 mm0.4 mm足以做成原地列印鉸鏈
排粉孔2 mm4 mm每 ≥ 1 cm³ 封閉腔至少一個
卡扣懸臂t=1.0、L=8 mmt=1.2、L=10 mm>1,000 次循環建議 PA11

後處理:這層灰皮可以變成什麼

MJF 原生表面呈深灰、帶些許粉感,因為表皮殘留熔融試劑。噴砂會去除這層粉感,是幾乎所有出貨件的基準表面。接下來,以下三條後處理路線可涵蓋大多數功能件的需求。

表面製程外觀最適用途
標準噴砂玻璃珠 15–25 秒霧面深灰配合與功能預設
染黑蒸汽 / 浸染飽和純黑消費品外殼
蒸汽拋光PostPro / AMT 化學光滑、Ra < 2 µm密封面、醫療
石墨拋手工石墨槍灰金屬光小批外觀蓋件
導電鍍鎳銅噴塗 25 µm銀色、60 dB 屏蔽EMI / ESD 外殼

為何 MJF 在 50–2,000 件之間最具成本優勢

3D 列印平台上的重複件批量
來源:Pexels。

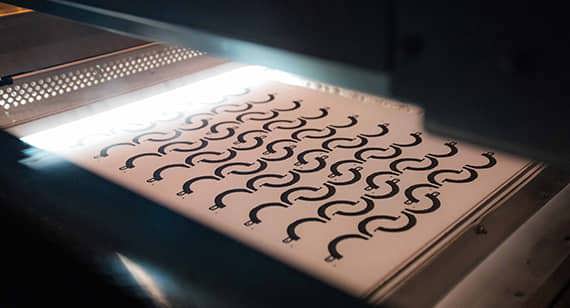

HP 5200 的有效建造區為 380 × 284 × 380 mm。由於未熔粉末本身即為支撐,排列密度通常可達體積的 10–12%——約為相同幾何下 SLS 的 3 倍。以 40 cm³ 的支架為例,每次建造可放 120–140 件,以目前粉價換算,單件分攤約 US$6–9。

數量單件成本(PA12、40 cm³)對比射出交期
1–10 件US$32−96%3 天
50 件US$14−82%5 天
500 件US$8.20與開模打平7 天
2,000 件US$7.40開模攤提勝出10 天
10,000 件US$7.10建議轉射出14 天

三個目前由 MJF 主導規格的功能件案例

案例 1 — 整合天線波導的四軸無人機機身

深圳某無人機廠用一體式 MJF PA12 機身取代原本五件 CNC 鋁殼。新件 112 g(原 184 g),通過 MIL-STD-810G 514.8 振動剖面 200 小時測試,並把 2.4 GHz 天線波導以內部流道整合,取代原先鎖附的鋁擠件。內部晶格加強筋 1.2 mm 厚、3 mm 間距,平置列印以確保流道壁厚偏差在 ±0.15 mm 內。

關鍵設計動作: 把天線波導沿建造 X 軸佈線而非 Z 軸,讓 11 µm 粗糙表皮落在非輻射內側,較光滑的一面朝向 RF 路徑。

案例 2 — 半導體搬運用 ESD 安全電子支架

一家晶圓搬運 OEM 使用 PA12 玻璃珠加 25 µm 鎳銅導電鍍,將表面電阻降至 10⁶ Ω,滿足 ANSI/ESD S20.20 對 Class 0 元件的要求。每季 300–500 件的產量讓開模不具經濟性。

案例 3 — 鐵道號誌用 PA12 FR V-0 連接器外殼

PA12 FR 在 1.6 mm 厚度通過 UL 94 V-0 與 EN 45545-2 HL2。MJF 讓團隊在 12 天內出貨 900 件連接器殼體,比原本報價的射出開模快了三個月。

Do / Don't 一覽

建議做避免做
壁厚預設 1.0 mm照抄 SLA 的 0.6 mm
每個封閉腔加 4 mm 排粉孔封閉內部晶格不留出口
卡扣配向讓受力在 XY讓懸臂沿 Z 方向堆疊
報價把噴砂當基準以為脫粉即可直接噴漆
斷伸 > 25% 時選 PA11所有專案預設用 PA12

2026 年仍常見的設計失誤

失誤後果修正
整件均一 3 mm 壁厚縮痕、12 小時冷卻中空至 1.5 mm 加筋
忽略 PA12 吸濕 1.3%孔徑一週後縮 0.1 mm關鍵孔烘乾或塗覆
指定亮白表面MJF 無此選項改染黑或蒸汽拋光
高瘦件直立排版Z 向翹曲、噴砂損傷平放或傾斜 15°
戶外 UV 用 PA12 FR阻燃劑 UV 降解改 PA11 + UV 塗層

建造前檢查清單

  • 所有壁厚 ≥ 1.0 mm,可中空處都中空
  • 每個封閉腔至少一個 4 mm 排粉孔
  • 活動件餘隙 0.4 mm(PA11 設 0.5 mm)
  • 關鍵孔徑預留 +0.2 mm 加工餘量
  • 卡扣配向讓彈性變形落在 XY,不沿 Z
  • 依使用環境選材(吸濕、UV、阻燃、ESD)
  • 明確指定表面:噴砂 / 染色 / 拋光 / 鍍層
  • 依數量段與射出開模臨界點比對

設計要點
