為粉床熔融設計：變體選擇、DFM 與清粉策略
文章內容總覽
一家醫療裝置新創公司在 SLS 產線上交付了 420 件尼龍吸入器外殼，每件落地成本 11.80 美元。兩週後他們把同一個幾何搬到 MJF 機台，單次建置堆疊密度提升 38%，每件成本降到 7.40 美元，交期也從 11 天縮短到 6 天。同樣的聚合物家族、同樣的壁厚、同樣的 CAD 檔——但粉床變體不同，堆疊策略也不同。
只要團隊不再把粉床熔融當成單一製程，這種成本差距就會變得常見。PBF 其實是一個家族，包含聚合物與金屬兩個分支、多種能量來源，以及完全不同的下游流程。沒有先確定哪一種變體要建置就直接設計零件，正是進度與預算悄悄崩掉的根本原因。
一次看懂 PBF 家族

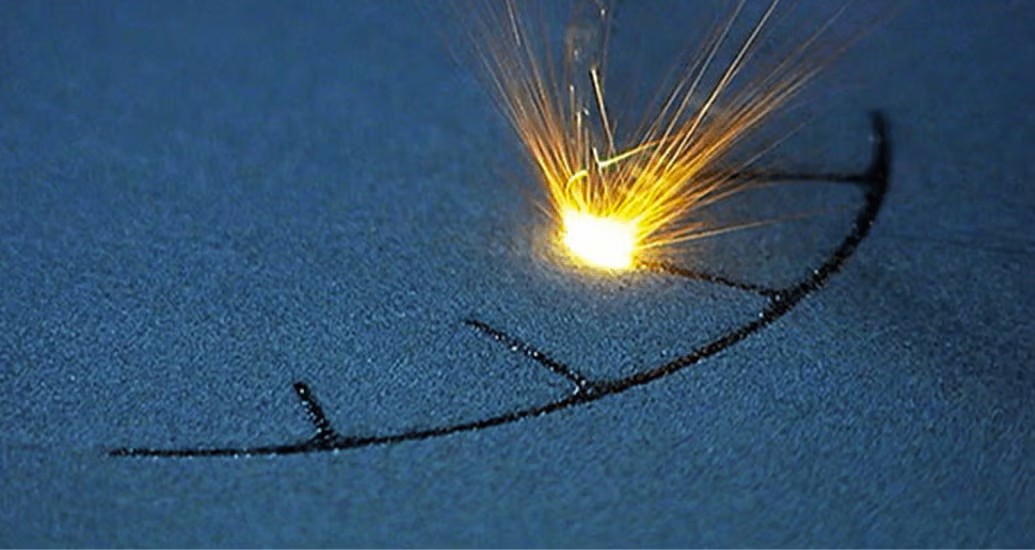

PBF 涵蓋所有在加熱粉床中熔融粉末的製程。在聚合物端包括 SLS（雷射）、MJF（紅外線加上熔劑）與 SBJ 類變體；在金屬端則涵蓋 DMLS 與 SLM（光纖雷射）、EBM（電子束），以及日漸普及的銅材綠光雷射系統。每一種的熔融機制、實用建置體積與設計妥協都不同。
變體會決定幾乎其他所有事：層面如何被描繪、殘留應力如何累積、是否需要支撐、粉末如何被回收，以及零件會收縮或變形多少。針對該幾何選錯變體，至今仍是 PBF 零件首次建置就無法達標最常見的根本原因。
| 變體 | 能量 | 典型材料 | 是否需支撐 | 主要用途 |
|---|---|---|---|---|
| SLS | CO2 或光纖雷射 | PA12、PA11、PA-GF、TPU | 不需要（粉末即支撐） | 功能性聚合物件 |
| MJF | 紅外線加熔劑 | PA12、PA11、PP、TPU | 不需要 | 量產聚合物件 |
| DMLS/SLM | 光纖雷射 | 17-4PH、Ti6Al4V、AlSi10Mg、Inconel | 需要（錨點與熱支撐） | 高緻密金屬件 |
| EBM | 電子束 | Ti6Al4V、CoCr | 部分（燒結餅） | 醫療、航太鈦金屬 |
| 綠光 LPBF | 綠光光纖雷射 | 純 Cu、CuCrZr | 需要 | 熱交換器、感應線圈 |
建置體積與層厚
建置體積決定堆疊經濟性，層厚決定表面品質與 Z 軸解析度。一開始就把這兩個數字搞對，就能避開常見情境：零件按名目壁厚設計，真正送到服務商在實際層厚下切片時才發現特徵被吞掉。
| 變體 | 典型粉床 (mm) | 層厚 (µm) | 備註 |
|---|---|---|---|
| SLS | 340×340×600 | 80–120 | 熱床約 Tm-30°C |
| MJF | 380×284×380 | 80 | 熱場均勻 |
| DMLS/SLM | 250×250×325 | 20–60 | 30 µm 為常見預設 |
| EBM | 350×350×380 | 50–100 | 真空腔運行 |
| 大尺寸 LPBF | 600×600×600 | 60–90 | 多雷射存在重疊區 |
可以直接套進 CAD 的 DFM 數字
下表不是廠商行銷數字，而是多數量產工廠不需另外審查就會接的範圍。停在這些邊界內能讓首件建置可用；刻意跨越也可以，但應該是經過 DFM 討論的明確選擇，不是 CAD 預設值留下的意外。
| 特徵 | SLS/MJF (PA12) | DMLS (金屬) | 說明 |
|---|---|---|---|
| 最小壁厚 | 0.8 mm | 0.4 mm | 更薄會翹曲 |
| 裝配最小間隙 | 0.4 mm（每側） | 0.2 mm（每側） | 為熔合後狀態 |
| 最小孔徑 | 0.5 mm | 0.3 mm | 需考慮深徑比 |
| 自支撐懸垂角 | 不適用 | 距建置板 45° | 低於此需支撐 |
| 清粉孔 | Ø4 mm | Ø3 mm | 每個封閉體積一個 |
| 最大無支撐橋 | 不適用 | 2 mm | 超過會下垂或捲起 |
| 最小雕刻文字 | 深 0.8 mm | 深 0.4 mm | 僅限無襯線 |
為什麼 PBF 能做出其他製程做不出的幾何

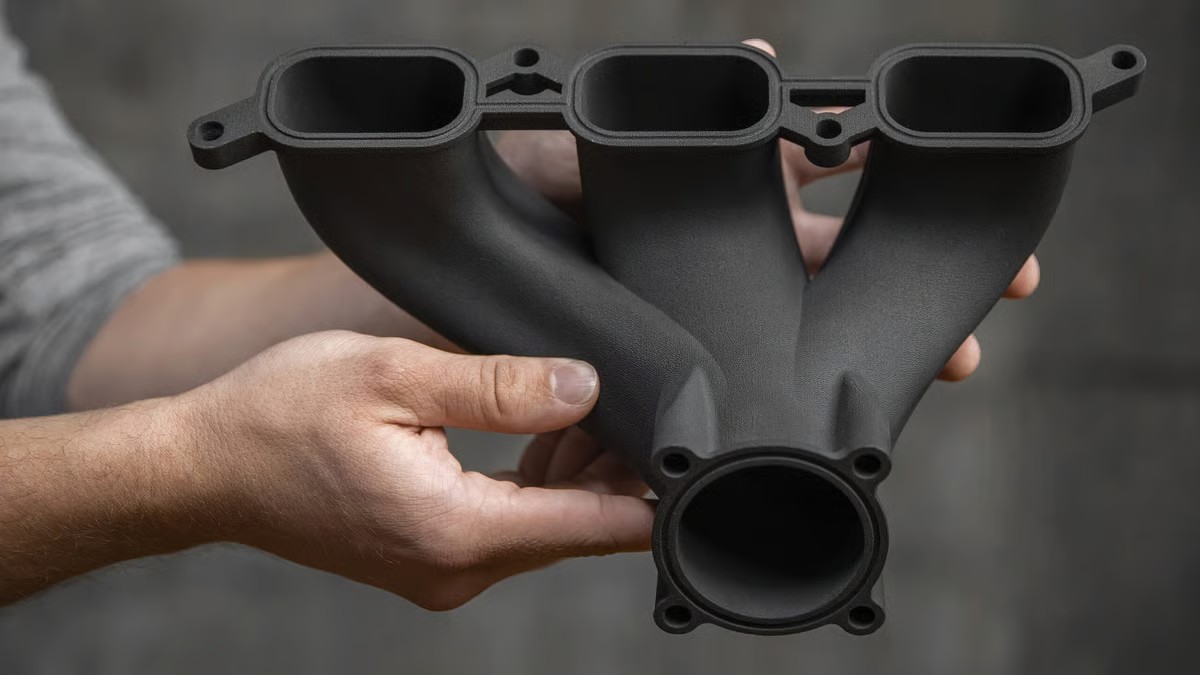

聚合物 PBF 之所以無需支撐，是因為建置過程中周圍的粉餅會撐住零件。這一件事就說明了為什麼 MJF 與 SLS 主宰低量最終使用的尼龍件：零件出來沒有支撐痕，設計師也能在單次建置堆疊 300 件以上，不會被支撐森林卡住。
金屬 PBF 則不是無支撐。高緻密熔池會收縮、拉扯建置板，因此約 45 度以下仍需錨點與導熱支撐。金屬 PBF 真正的價值在於零件整合——一個原本要 250 件加工與焊接組成的火箭注射器，現在可以作為單件 LPBF 列印交貨。這就是代價交換：以支撐與後加工，換取五軸 CNC 無法觸及的幾何。
| 幾何 | 傳統製造成本 | PBF 成本 | 常見比例 |
|---|---|---|---|
| 隨形冷卻鑲件 | 高（EDM 加焊接） | 中（DMLS） | PBF 約 0.6 倍 |
| 拓樸最佳化托架 | 非常高（五軸加焊接） | 中（DMLS） | PBF 約 0.4 倍 |
| Gyroid 熱交換器 | 不可行 | 中（LPBF） | 僅 PBF 可做 |
| 套疊量產卡扣 | 高（需模具） | 低（MJF） | 量 <2k 時 PBF 約 0.3 倍 |
後處理本身就是設計的一部分
PBF 零件很少從建置腔出來就是成品。聚合物件通常要經過清粉、噴砂、選配染色或蒸氣平滑，以及尺寸確認；金屬件則還要加上在板上應力消除、線切割切離、支撐移除、對疲勞關鍵件的 HIP、熱處理、配合面 CNC，以及 CMM 或 CT 檢驗。
| 步驟 | 聚合物 PBF | 金屬 PBF | 常見時間 |
|---|---|---|---|
| 冷卻 | 8–24 小時 | 4–12 小時 | 被動 |
| 清粉 | 手刷加吹氣 | 吸除加毛刷 | 0.5–2 小時/件 |
| 應力消除 | 不適用 | 在板 600–900°C | 4–8 小時 |
| 支撐移除 | 不適用 | 人工加線切割 | 1–6 小時/件 |
| 表面處理 | 噴砂、染色 | 噴砂、滾磨、拋光 | 1–4 小時/件 |
| 檢驗 | 卡尺、3D 掃描 | CMM、CT、螢光滲透 | 依件而定 |
PBF 真正能贏的應用場景
以下三個案例並非理論，而是在報價審查中反覆出現的決策節點，也決定了零件最終能不能賺錢。
靠 MJF 而非 SLS 拯救的呼吸裝置外殼
一個 Class II 呼吸裝置外殼，為 900 件試產先以 SLS PA12 報價每件 14.20 美元、交期 12 天。幾何中有一個 1.0 mm 的活鉸，實測 80 次循環就會斷裂，因為 SLS 層紋與鉸鏈軸線垂直。工程團隊把同一份 STL 轉到 MJF，並把鉸鏈改朝熔劑方向擺放，循環壽命直接突破 5,000 次。
關鍵設計動作： PBF 變體應依主應力軸選擇，而不是只看報價。MJF 相對等向的力學響應與較薄的 80 µm 層厚，讓同樣的壁厚一下子變得合規。重新擺放花的 CAD 時間為零，卻救回整個試產排程。
用 DMLS 打敗五軸 CNC 的無人機鈦合金托架
一個固定翼無人機的拓樸最佳化 Ti6Al4V 安裝托架，最初以 CNC 從實心毛坯加工，每件 312 美元，材料有 58% 變成切屑。團隊把它轉到 DMLS，在 250×250 建置板上每次堆 6 件，完成 HIP、應力消除與兩個螺栓配合面的 CNC 後，落地每件 148 美元。Buy-to-fly 比從 5.4 降到 1.3，剛度重量比提升 21%。
因粉末封閉而報廢的 LPBF 熱交換器
一個 CuCrZr 冷卻板，內部流道 1.2 mm，在綠光 LPBF 機台上建置層面完美，但清粉後四條流道中有兩條被燒結粉末完全塞死，因為唯一的排粉路徑要繞一個 90 度彎且沒有排氣。第二次建置加了兩個 Ø3 mm 排粉孔，清理後以螺紋鑲件封堵，單件多花 4 美元，卻避免了 9,200 美元的報廢事件。
Do / Don't 對照表
| 主題 | 建議做法 | 應避免 |
|---|---|---|
| 變體選擇 | 在 CAD 定案前先指定 SLS/MJF/DMLS/LPBF | 為籠統的「PBF」設計 |
| 壁厚 | 聚合物 ≥0.8 mm、金屬 ≥0.4 mm | 逼近機台理論極限 |
| 封閉體積 | 每個空腔加 Ø3–4 mm 清粉孔 | 假設粉末會自己繞過轉角 |
| 懸垂（金屬） | 自支撐角保持在 45° 以上 | 期待下表面有良好表面品質 |
| 擺放 | 主應力方向對齊 XY 平面 | 擺放交給服務商預設 |
| 表面標註 | 明確標示 Ra 範圍 | 假設 as-built Ra 就滿足功能 |
| 檢驗 | 為關鍵金屬件預留 CT 或 CMM 預算 | 相信首件 as-built 幾何 |
常見錯誤與避免方式
| 錯誤 | 為何會出問題 | 如何避免 |
|---|---|---|
| 封閉晶格沒設排粉口 | 內部燒結粉末無法取出 | 每個封閉空腔加 Ø3–4 mm 排粉孔 |
| SLS 活鉸沿層方向擺放 | Z 向異向性導致循環彎曲失效 | 改用 MJF 或把鉸鏈軸改到 XY |
| DMLS 省略應力消除 | 殘留應力在線切割後翹曲 | 在板上先完成應力消除循環 |
| 密封面只標 as-built Ra | as-built Ra 6–12 µm 在 O-ring 上漏 | 密封面加 CNC 或研磨步驟 |
| 堆疊沒留熱間距 | 局部過熱影響鄰件 | 件與件至少留 5 mm，避免堆疊 |
| 只信首件 CMM | 內部流道的孔隙看不出來 | 疲勞關鍵件加 CT 掃描 |
建置前檢查清單
在把 STL 或 STEP 檔送出報價前跑一次這份清單。其中每一項都至少造成過一次真實建置失敗；檢查便宜，漏掉昂貴。
- 圖面上已指定 PBF 變體（SLS / MJF / DMLS / LPBF / EBM）。
- 主應力軸位於 XY 建置平面，而非沿 Z 向。
- 所有封閉體積至少一個 Ø3–4 mm 清粉孔。
- 低於 45° 的金屬懸垂已於 build-prep 圖顯示支撐。
- 壁厚達到聚合物 0.8 mm / 金屬 0.4 mm 以上。
- 密封、軸承與配合面預留 0.3–0.5 mm 加工餘量。
- 疲勞關鍵金屬件檢驗計畫指名 CMM、CT 或螢光滲透。
- 表面標註明確指定 Ra 範圍，而非「平滑」或「乾淨」。
設計重點
粉床熔融不是單一答案，更不是萬用解。變體、材料與後處理鏈各自有自己的設計語言，真正能在 PBF 零件上取勝的團隊，是在 CAD 凍結前就選對「方言」的那一隊。早早指定變體、讓應力對齊建置平面、把清粉與檢驗當成和列印一樣重要的預算項，並把每個封閉體積都視為必須被清理的空間。把這四件事做對，PBF 就不再是賭注，而會變成一條可靠的路徑，通往其他製程根本無法交付的幾何。
