樹脂 3D 列印：製程、材料與真正影響結果的決策
文章內容總覽
一個醫療裝置團隊要做一個用於內視鏡 demo 的透明流體歧管——內部流道直徑 1.2 mm、光學清晰度要好到可以用相機追蹤流體、每 24 小時高壓蒸氣滅菌一次。FDM 在那個流道尺寸印得出來但層紋會散射光線；SLS 是尼龍，不透明又多孔。唯一可行的製程是樹脂列印。團隊挑了標準透明光固化樹脂，送出三件，第二次高壓蒸氣循環後三件全部出現微裂。改用 HDT 238°C 的高溫透明樹脂後，件通過 300 次循環，demo 如期到展場。真正改變的不是製程——而是「樹脂列印」從來不是一個決策；它是一個製程家族、一份行為差異巨大的材料清單、一道每個零件都得完整通過的後處理鏈。選得對的前提是知道這個樹脂需要活過什麼，不是只知道它看起來像什麼。
當零件需要細節、光學平滑面、透明度，或多材料模擬時，樹脂仍然是第一個答案——這些正是 FDM、SLS、MJF 仍然明顯落後的場景。一個樹脂專案能成功或失敗，分水嶺幾乎永遠在建置之前的決策：在樹脂家族裡選對製程、在製程裡選對樹脂家族、把後處理鏈寫進圖面——而不是事後才發現。
樹脂 3D 列印實際上是什麼
每一個樹脂製程都從同樣的化學起點出發：液態光聚合物在特定波長的光照下固化。差別在於光怎麼送進來、零件在成型時怎麼被支撐。SLA 用 UV 雷射描繪每一層；DLP 用投影機一次曝整層；Carbon 的 DLS 讓零件從樹脂池裡、透過一扇可透氧的視窗被連續拉出並即時固化；PolyJet 則像噴墨一樣噴出樹脂液滴並即時固化，因此能在同一件零件裡並排印多種樹脂。這四個機制帶來的工程後果完全不同，把它們統稱「樹脂列印」會蓋掉大部分真正該做的決策。
四種樹脂製程的一眼對照
| 製程 | 光源機制 | 典型層厚 | 單批吞吐 | 材料廣度 | 最適合 |
|---|---|---|---|---|---|
| SLA | UV 雷射描繪每一層 | 25–100 µm | 密集層慢、稀疏層快 | 非常廣——標準、工程、透明、高溫、可燒失 | 精細細節、透明件、鑄造母模、精密硬體 |
| DLP / MSLA | 投影機整層曝光 | 25–100 µm | 層時間不依件數變 | 較廣，依樹脂商調整 | 小件高吞吐（牙科、珠寶） |
| DLS（Carbon） | 透氧窗 + 近連續投影 | 20–100 µm | 對高件速度快 | 較窄但工程級；EPU / RPU / EPX / MPU 系列 | 量產彈性體、工程級樹脂件 |
| PolyJet | 多噴頭噴射 + 即時 UV | 16–27 µm | 中等，依件占地面積 | 獨特——同一 build 內多種樹脂 | 多材料概念、包膠模擬、透明與剛性共存 |
層厚：數字真正換到的是什麼
層厚是規格書上最顯眼的那個數字，但真正有用的翻譯是「它讓你能乾淨解析什麼特徵」。100 µm 足以應付多數功能原型，而且比 25 µm 快三到四倍；25 µm 是 < 1 mm 浮字可讀、曲面肉眼看不到階梯的門檻；16 µm（PolyJet）是達到「量產意圖級表面」、以及細紋真的能印出 CAD 模樣的門檻。代價永遠是時間：層厚減半，建置時間大約翻倍。
| 層厚 | 能穩定解析的特徵 | 什麼時候該選 |
|---|---|---|
| 100 µm | 壁 ≥ 0.8 mm、文字 ≥ 2 mm、簡單曲面 | 快速功能原型、配合檢查、概念審查 |
| 50 µm | 壁 ≥ 0.5 mm、文字 ≥ 1.2 mm、鉸鏈級細節 | 一般工程原型 |
| 25 µm | 壁 ≥ 0.3 mm、文字 ≥ 0.8 mm、光學級平滑面 | 病患客製裝置、珠寶、小型精密件 |
| 16–20 µm（PolyJet 級） | 壁 ≥ 0.2 mm、紋理圖案、外觀面 | 量產意圖外觀模型、多材料件 |
樹脂材料全景
同一台機台可以跑十種以上、行為像十種不同材料的樹脂。瓶身上的名稱（ABS-like、PP-like、rubber-like）只是方向性描述，不是性能保證——列印件在疲勞、衝擊、長期穩定性上很少真的等同於它模仿的射出原料。比較誠實的選樹脂方式是：依主導需求（強度、透明度、耐溫、柔性、生物相容性）對到家族，其餘條件用驗證補上。
| 家族 | 拉伸 (MPa) | HDT (°C) | 伸長率 | 硬度 | 代表用途 |
|---|---|---|---|---|---|
| 標準 | 50–65 | 55–65 | 5–8% | 80D | 概念模型、視覺審查 |
| 強韌 / ABS-like | 35–50 | 45–60 | 15–50% | 70–85D | 功能原型、配合手感 |
| 剛性工程 | 65–80 | 75–120 | 3–6% | 85D+ | 剛性結構、治具、夾具 |
| 透明（標準） | 45–60 | 55–75 | 8–12% | 約 80D | 流體 demo、光學概念 |
| 透明高溫 | 55–80 | 180–238 | 3–6% | 約 87D | 高壓蒸氣醫療、玻璃感 |
| 可燒失 | 為燒掉而調，強度低 | 不適用 | 幾乎無 | 蠟感 | 珠寶、失蠟鑄造母模 |
| 柔性 / 彈性體 | 4–12 | 不適用 | 80–250% | 40A–85A | 軟握把、墊圈、觸感研究 |
| 陶瓷填充 | 60–90 | 150–250 | < 3% | 95D | 高 HDT 治具、模具嵌件 |
| 生物相容 / 牙科 | 依牌號而異 | 依牌號而異 | 依牌號而異 | 依牌號而異 | 牙冠、隱形矯正、手術導板 |
工業級與桌上型樹脂列印
桌上型 MSLA 在能力上是真的可以的——在相同 Shore 或相同層厚規格下，一台好的桌機做出來的件，外觀上可以非常接近工業級。差別出在重複性上。工業機在數月跨度內維持雷射或投影機強度的波動更緊、用機械控制重塗（而不是靠重力）、成型體積更大，並開放一整套經過驗證的工程級樹脂——桌上生態系鮮少對應得到。做內部概念模型時這個差距多半不痛；做四週跨度下 20 件尺寸驗證原型時，差距就很痛。
| 項目 | 桌上 MSLA | 工業 SLA / DLP / DLS / PolyJet |
|---|---|---|
| 數月層間一致性 | 隨 LCD / UV 老化漂移 | 以校正與 QA 維持 |
| 成型體積 | ≤ 約 200 × 130 × 200 mm | 工業 SLA 可達 400 × 400 × 500 mm |
| 材料選單 | 主要是標準 + 強韌 + 部分柔性 | 全選單含高溫、可燒失、陶瓷、工程級 |
| 支撐演算法 | 泛用 slicer、手動微調 | 供應商依樹脂與幾何調校 |
| 批次間重複性 | 概念驗證可接受 | 量產等級、有文件 |
| 單件綜合成本（小量） | 約 $5–15 | 約 $20–80 |
| 何時勝出 | 內部迭代、低風險概念 | 面客戶、尺寸關鍵、量產意圖 |
後處理本來就是建置的一部分
樹脂件出機時不算完成。它要完成，得走完清洗、後固化，以及（若有）支撐移除與外觀處理。每一道都會移動尺寸、改變機械性能，也都有自己的失效模式。最常見的錯誤是在這些階段之間量測或 demo——尤其是剛從清洗池出來、樹脂還是綠坯、尺寸還在動的時候。
| 步驟 | 作用 | 典型時間 | 尺寸影響 |
|---|---|---|---|
| IPA 清洗（或供應商溶劑） | 去除表面未固化樹脂 | 5–20 分鐘 | 綠坯件可能暫時膨脹 0.3–0.8% |
| 瀝乾 / 風乾 | 讓溶劑揮發 | 15–45 分鐘 | 溶劑揮發後回縮 |
| UV 後固化 | 完成聚合；達到最終強度 | 10–60 分鐘 @ 40–80°C | 收縮 0.2–0.8%，薄板可能翹曲 |
| DLS 熱固化 | Carbon 工程樹脂第二道熱固化 | 2–8 小時 @ 110–160°C | 有支撐時可忽略，無支撐時明顯 |
| 支撐移除 | 手工或工具拆支撐 | 每件 5–30 分鐘 | 不打磨會留痕 |
| 打磨 / 拋光 / 蒸氣平滑 | 規格要求時壓到 Ra ≤ 1 µm | 每件 15–90 分鐘 | 每面去除 0.05–0.2 mm |
| 噴漆 / 塗層 | 顏色、UV 屏障、耐化學 | 隔夜 | 每道 +0.05–0.15 mm |
樹脂件的 DFM 數值
樹脂能解析的特徵比其他任何聚合物積層製程都細，但仍有下限。下表是工業 SLA、DLP、DLS 的安全預設值；PolyJet 可再細約 30%，桌上 MSLA 應該退 30%。特徵標註要和預期後處理配對——一個 0.3 mm 的細節在出機時還在，做完 Standard 後處理就會掉一半。
| 特徵 | 工業 SLA / DLP / DLS | PolyJet | 說明 |
|---|---|---|---|
| 結構壁 | 0.5 mm | 0.3 mm | 更薄能印但後固化會翹 |
| 受支撐壁（肋 / 柱） | 0.3 mm | 0.2 mm | 長寬比 ≤ 10:1 |
| 浮字 | 寬 0.4 mm × 高 0.4 mm | 0.2 mm × 0.3 mm | 無襯線字型存活率較好 |
| 凹字 | 寬 0.4 mm × 深 0.4 mm | 0.25 mm × 0.3 mm | 深度必須大於層厚 |
| 孔徑 | 0.5 mm | 0.3 mm | 圓孔比槽孔更穩定 |
| 活動件間隙 | 0.2–0.4 mm | 0.15–0.3 mm | 因樹脂而異；以測試塊驗證 |
| 無支撐懸空角 | ≥ 水平 30° | ≥ 25° | 低於此需強制支撐 |
| 中空件排液孔 | 直徑 ≥ 3 mm，兩孔 | ≥ 2 mm，兩孔 | 殘留樹脂會增重並在後固化時翹曲 |
應用案例
通過高壓蒸氣的透明流體歧管
開頭提到的內視鏡 demo 用流體歧管——1.2 mm 內部流道、相機追蹤流體用的光學清晰度、24 小時一次高壓蒸氣循環——幾乎把「樹脂」這個詞藏起來的每個決策都攤開。製程必須是樹脂：FDM 的層紋會散射光線讓光學追蹤失效，SLS 的孔隙會讓流體滲出。樹脂內部第一次用標準透明光固化（HDT 約 60°C）；134°C 的高壓蒸氣比材料 HDT 高 74°C，熱循環在第二次就在內部尖角處裂開。第二次換 HDT 238°C 的高溫透明樹脂——通過 300 次以上循環——同時把所有內部角落做成 1.5 倍流道直徑的圓角。件用 25 µm 層厚列印，因為流道內壁要有光學級平滑，不做二次拋光。
關鍵設計動作： 製程 - 樹脂 - 後處理 是一個決策，不是三個。只挑「樹脂」而沒同時挑 HDT 目標，等於把錯的樹脂放進對的製程，而同一份 CAD 再印幾次都救不回來。一旦把熱循環列為需求，材料就自己排出順序。

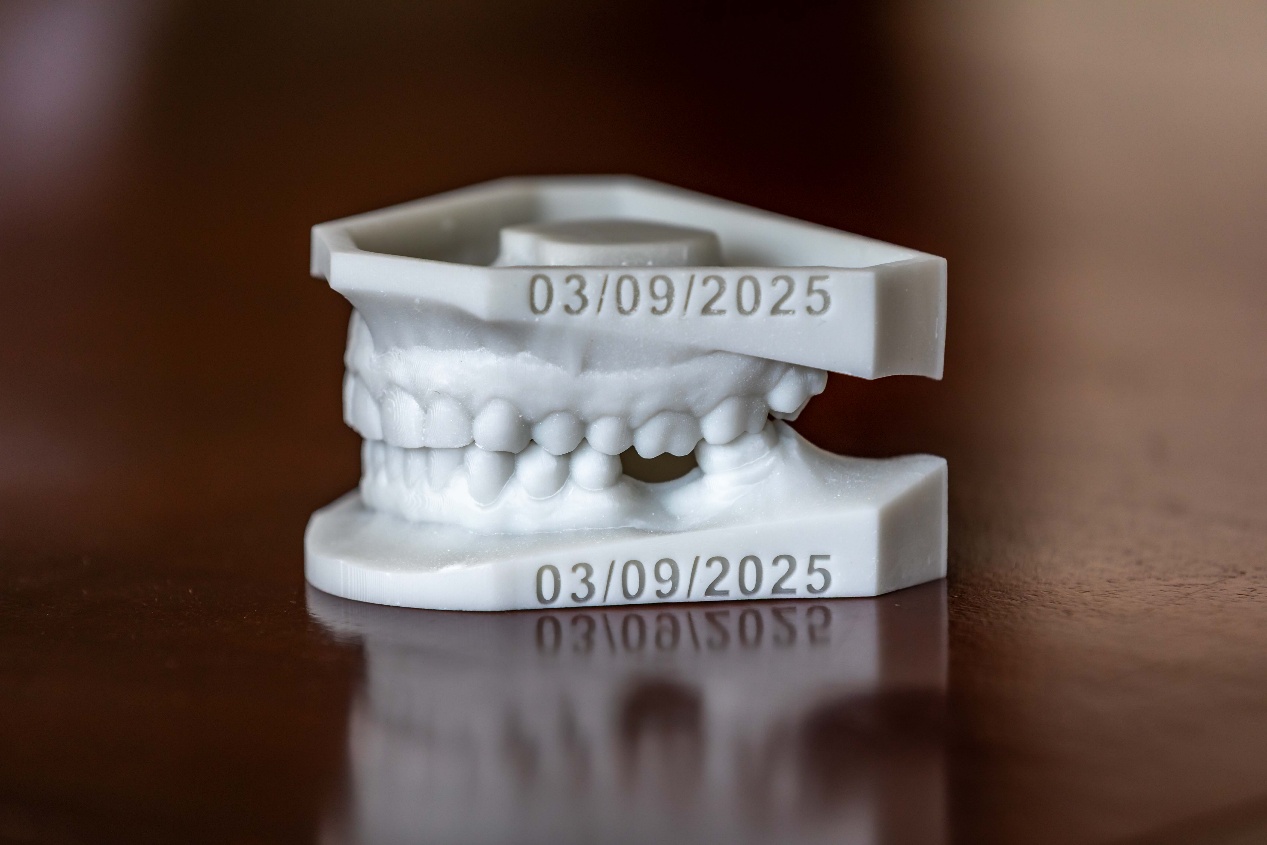

牙科矯正正模——吞吐決定製程
一家中型牙技所每天印 200–400 件矯正正模。早期用 SLA 因為已經有機台；單 build 六小時跑 15 件。同一批換到 DLP 類機台，同樣 15 件建置時間從六小時壓到 55 分鐘——因為 DLP 的投影機一次曝整層，和床上放幾件無關；層時間固定，把床填滿不用錢。單件樹脂成本反而略升（DLP 調校的樹脂較貴），但吞吐變三倍，牙技所砍掉一班夜印。這不是「誰比較準」的問題（兩者都輕鬆落在牙科公差內）——而是「哪一個製程的時間機制對上這家牙技所實際的量」。
值回單價的 PolyJet 多材料概念
一家消費電子品牌要做一個開模前的概念件：剛性 PC 感本體、軟 TPU 感握把、透明導光柱——量產意圖是三材料包膠。切割 + 黏合各材料可行但慢（每月四次審查都在黏黏貼貼），給審查者的件感覺像組裝而不是產品。PolyJet 一次列印三種材料：剛性外殼、60A 握把、透明導光柱，材料介面直接列印而不是黏合。單件成本約為 SLA 等值的 4 倍，但審查者的決策迭代率從「每輪一個大改」變成「每輪一個小改」——因為原型行為終於接近量產包膠件。全程有一個明講的注意：PolyJet 多材料是模擬包膠行為、不等於包膠——任何依賴介面強度的決策都延後到射出樣件再判。
Do / Don't 對照
| Do | Don't |
|---|---|
| 製程與樹脂家族一起選，對齊主導需求 | 只寫「樹脂」而沒指定家族與 HDT / Shore 目標 |
| 把行銷名稱（ABS-like）當方向，再驗證 | 假設 ABS-like 列印件在疲勞或衝擊等同射出 ABS |
| 尺寸標註要納入清洗、後固化、後處理 | 剛清洗完就量尺寸 |
| 依「必須解析什麼」來選層厚 | 每件都預設用最小層厚 |
| 多材料是真需求時用 PolyJet | 單材料量產件選 PolyJet |
| 面客戶或尺寸關鍵工作優先工業級 | 跨月份的重複性工作交給桌上型 |
| HDT 窗口要留安全餘裕 | 把標準 HDT 樹脂丟進高壓蒸氣或持續高溫 |
常見錯誤與如何避免
| 錯誤 | 為什麼會失敗 | 怎麼避免 |
|---|---|---|
| 在綠坯狀態下做尺寸檢驗 | 樹脂尚未完成聚合；尺寸還在動 | 檢驗點設在完整後固化之後 |
| 中空件裡卡樹脂 | 未固化樹脂會增重、外漏、在後固化時翹曲 | 任何封閉體積至少兩個 ≥ 3 mm 排液孔 |
| 標準 HDT 透明樹脂進高壓蒸氣 | 134°C 循環比 HDT 高約 70°C；1–3 次循環就裂 | 滅菌場景務必指定高溫透明樹脂 |
| 後固化前就對外觀面上漆 | 溶劑會攻擊綠坯樹脂；之後油漆剝離 | 完整後固化後再上漆 |
| 面客戶尺寸工作用桌上型 | 跨批層厚漂移破壞重複性 | 用有校正文件的工業平台 |
| 把 PolyJet 多材料當量產等價 | 噴印多樹脂介面的行為與射出包膠不同 | PolyJet 只用於概念；介面相關決策以射出樣件驗證 |
送印前檢查清單
上傳 CAD 前跑一遍。每一條都會讓建置走對方向，或擋掉一類「後固化後才出現」的失效。
- 圖面已寫樹脂家族、Shore / HDT 目標，以及主要使用環境
- 製程（SLA / DLP / DLS / PolyJet）依主導需求選，不是依現有設備
- 層厚依「必須乾淨解析的最小特徵」決定
- 所有封閉中空體積至少兩個 ≥ 3 mm 排液孔
- 低於 30° 的懸空已加支撐；支撐痕面不落在外觀或配合面
- 每面後處理等級已註明，並把各步驟尺寸影響納入
- 檢驗點設在完整後固化之後，不是清洗後
- 面客戶或尺寸關鍵工作已確認用工業平台，並有校正紀錄
設計重點整理
樹脂列印不是一個製程，是四個；每一個的強項，剛好是其他三個的弱項。SLA 做細節、DLP 做吞吐、DLS 做工程級量產、PolyJet 做多材料。製程裡用的樹脂，與製程本身一樣重要——HDT 不對的透明樹脂會在高溫樹脂能輕鬆通過的高壓蒸氣下失敗，CAD 完全一樣。能穩定交付的團隊把製程、樹脂、後處理鏈當成同一個三元決策，尊重 DFM 下限，在完整後固化後才量尺寸。這樣做的前提下，每當問題是細節、表面、透明度、多材料行為時，樹脂仍然是第一個答案。
