SLS 3D 列印材料完整指南
文章內容總覽
在聚合物積層製程裡，選擇性雷射燒結（SLS）已默默成為「印出來就能真正用」的預設路線。原因是結構性的：每一層周圍未燒結的粉末本身就是支撐，所以過垂、倒扣、內部流道、活性鉸鏈，甚至原地列印的活動組件都能直接成型，不需要大量破壞式支撐。代價是材料選擇與後處理必須紀律化——剛出機的表面是霧面且略有孔隙，而現代 SLS 平台上可用的五個材料家族，剛性範圍橫跨兩個數量級。本文要處理的是：怎麼挑材料家族、怎麼依製程真正能交付的數字做設計，以及當零件要交到客戶手上時，哪些後處理步驟是不能跳的。
SLS 的真正價值與先天限制
SLS 在量產工具箱裡有自己的位置，原因是粉床本身帶來的：不需要為支撐付出的幾何自由度、隨床填滿而攤提單件成本的 nesting 經濟、以及接近射出成型尼龍等級的機械性能——足以拿來驗證組件。但同一製程也有自己的限制：剛出機表面偏霧且帶顆粒感；零件有幾個百分點的孔隙率，會吸染料、油、手垢，除非封孔；而且粉體處理帶來的污染風險是 FDM 與 SLA 沒有的。實務上的專案要把列印與後處理時間一起排進時程，並把外觀面當成一道正式的設計步驟，不是最後再想。
| 優勢 | 代價 / 注意 | 工程意義 |
|---|---|---|
| 不受支撐幾何限制 | 深腔內殘粉必須排出 | 封閉空間需設計 ≥ 4 mm 排粉孔 |
| 出機即具備可用的機械性能 | 零件孔隙率約 5–8% | 接觸流體、皮膚或外觀時需封孔或染色 |
| 床位填滿即可攤提單件成本 | 成型室內各位置熱履歷不同 | 關鍵公差特徵要擺在熱穩定區 |
| 活性鉸鏈與原地組件可直接印 | 搬運會沾附粉末微粒 | 出貨前務必噴砂，排程保留 24h 後處理緩衝 |
| 材料家族廣——從彈性體到玻纖複材 | 填充比例越高，延展性下降越快 | 依主導載荷選家族，不是只看 datasheet 拉伸值 |
SLS 與 MJF 的差別為何重要
SLS 與 MJF 常被並列討論，某些零件上確實可以互換，但它們不是同一個製程。SLS 用雷射逐層熔融粉末；MJF 是在粉床上噴塗融合劑，再用紅外燈照射，讓被標記的區域熔融。這個機制差異直接反映在密度、表面與顏色上。MJF 的零件密度略高（約 1.01 g/cm³，相對 SLS 約 0.90–0.95 g/cm³），孔隙率稍低（整體約 6.8% 對 SLS 約 7.9%），外觀上表面更緊實、較不易吸油與染料滲透。SLS 出機是自然白、極易染色；標準 MJF PA12 出機是無法變淺的灰色，配色難度高。兩者沒有誰全面勝出——依最終表面要做的事來選。
| 項目 | SLS | MJF |
|---|---|---|
| 熔融機制 | 雷射逐層燒結 | 融合劑 + 紅外燈 |
| 原生顏色 | 自然白（易染色） | 灰色（配色困難） |
| 表面粗糙度 Ra（沿成型方向） | 約 11 µm | 約 11 µm（紋路較細） |
| 密度 | 0.90–0.95 g/cm³ | 約 1.01 g/cm³ |
| 典型 PA12 總孔隙率 | 約 7.9% | 約 6.8% |
| 最適場景 | 材料選擇廣、需染色、PA11/PP/TPU/玻纖等牌號 | 大量 PA12、統一灰階外觀、出機即較緊實 |
SLS 材料全景
可量產的 SLS 材料家族共有五個。選對材料最快的路徑是先看主導載荷型態——零件是承剛性負載？反覆撓曲？密封流體？還是接觸皮膚——把 datasheet 上的拉伸強度放在次要位置、而不是首要條件。下表彙整各家族的典型工程特性，之後的段落則說明每個家族何時是正解。
| 家族 | 拉伸 (MPa) | 模數 (MPa) | 伸長率 | HDT (°C) | 相對成本 | 最適合 |
|---|---|---|---|---|---|---|
| PA12（未填充） | 46–50 | 約 1,700 | 15–20% | 約 175 | 1.0× | 預設工作馬，功能原型、小批量量產 |
| PA11（未填充） | 48–52 | 約 1,600 | 約 30–45% | 約 180 | 約 1.3× | 活性鉸鏈、穿戴接觸、反覆撓曲、高抗衝擊 |
| 玻纖填充 PA12（GF） | 38–45 | 約 3,200 | 3–6% | 約 170–185 | 約 1.1× | 治具、夾具、結構外殼、尺寸穩定 |
| 聚丙烯（PP） | 約 18 | 約 850 | 約 15% | 約 100 | 約 1.2× | 流體處理、接觸化學品、卡扣、反覆撓曲鉸鏈 |
| TPU（彈性體） | 約 4–7 | 約 40–90 | 100–250% | N/A | 約 1.4× | 密封、墊圈、減震、軟觸感握把 |
PA12：預設的工作馬
PA12 位於幾乎每一個 SLS 專案的中心，因為它在強度、尺寸穩定性與耐化學性之間取得的平衡優於其他任何單一粉末。它列印穩定、保留公差、染色乾淨，且能承受多數功能原型與小批量量產件的機械負載。實務上這個家族分三種：標準白（機械特性基準最一致）、黑色（通常是從白染成黑，顏色只在表層，長期使用會磨掉）、經濟型（提高再生粉比例以降成本，代價是機械一致性略降）。除非有特定需求把你推離 PA12，從這裡起步就對了。
PA11：延展性才是主角時
當需求是反覆撓曲、抗衝擊、或大應變下不開裂時，PA11 就是該伸手拿的那一款。它的斷裂伸長率大約是 PA12 的兩倍，這就是它在 SLS 尼龍中被選為活性鉸鏈、穿戴接觸件、鞋中底、義肢插座，以及任何會被扣合、彎折、拉伸的組件的原因。代價是單價比 PA12 高約 25–40%，室溫剛性略低——當 PA12 零件會直接斷裂時，這個代價通常可以接受。
玻纖填充 PA12：高剛性與尺寸穩定
在 PA12 中加入約 40% 玻璃微珠，可以讓模數幾乎翻倍、熱變形溫度往上推、並明顯降低大面積平板件的翹曲傾向。這是治具、夾具、結構支架與受力或受熱外殼的首選。代價是抗衝擊與延展性：在未填充 PA12 會變形的薄截面上，玻纖填充會脆裂，0.5 mm 的卡扣用 GF 印往往第一次就斷。GF 專門用在剛性結構，不要用在需要撓性的特徵。

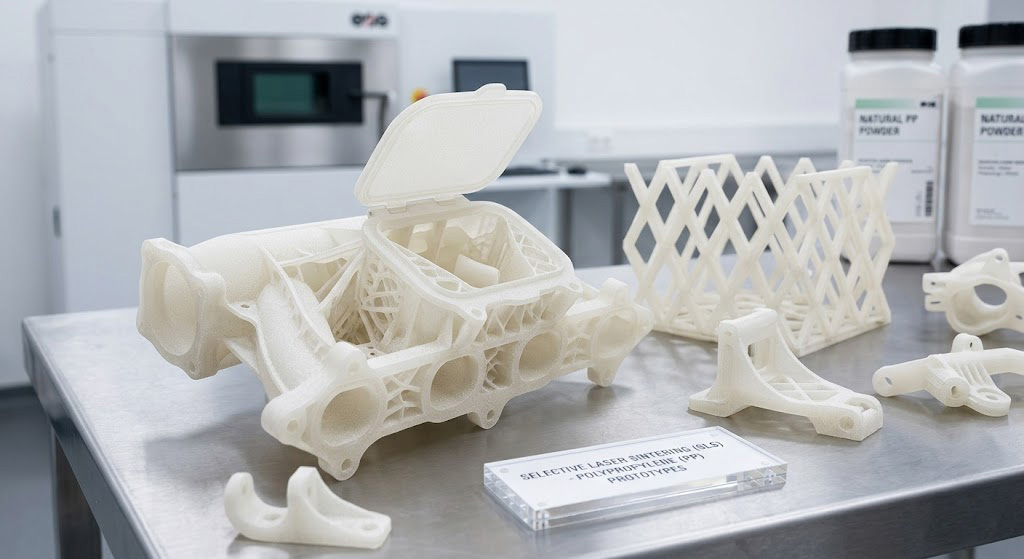

聚丙烯（PP）：耐化學與抗疲勞
當零件會接觸酸、溶劑、燃料，或需要尼龍鉸鏈會裂開的反覆撓曲疲勞時，SLS PP 就是解答。它在純拉伸指標上比 PA12 弱（約 18 MPa 對 48 MPa），但幾乎不吸水——在潮濕或浸泡場景中尺寸與機械性能都穩定——而且反覆撓曲壽命比任何尼龍都好。典型應用是流體接頭、蓋件、耐化學護罩、噴嘴，以及需要循環幾萬次的活性鉸鏈蓋。
TPU：密封與軟觸感的彈性體
TPU 粉末位於剛性光譜的另一端。拉伸模數約 40–90 MPa、伸長率超過 100%，在實務上它就是彈性體——適合做墊圈、減震塊、吸震區，以及矽膠或鑄造聚胺酯做不出的幾何下的軟觸感握把。TPU 幾乎沒有結構剛性，設計時應該當作「附在剛性零件上的柔性介面」，不要拿來做承載主體。
實戰會用到的 DFM 數值
粉床本身有幾何下限，畫到下限以下的零件會成型但行為與 CAD 預期不同。下表是工業 SLS PA12 的安全預設值；PA11 與 PP 可以略薄一點，玻纖填充 PA12 則建議把每項下限再加約 30%。任何封閉內部體積都要加排粉孔——殘留的粉末會增加重量、在使用時蓄熱，甚至出貨幾個月後還會漏粉。
| 特徵 | 建議最小值（PA12） | 說明 |
|---|---|---|
| 結構壁厚 | 1.0 mm | 短跨距下 0.7 mm 可行；超過 100 mm 易翹曲 |
| 受支撐肋 / 柱 | 0.8 mm | 長寬比保持在 8:1 以下以避免捲曲 |
| 浮字 / 浮紋 | 寬 0.5 mm × 高 0.8 mm | 無襯線字型辨識度較好 |
| 孔徑 | 1.5 mm | 會小約 0.1 mm；關鍵孔需鉸孔 |
| 活動件間隙 | 0.4–0.5 mm | 0.4 mm 是實務下限；0.6 mm 可撐過染色與噴砂 |
| 排粉孔 | ≥ 4 mm | 建議兩孔——一進一出 |
| 卡扣懸臂（建議 PA11） | 厚 1.0–1.5 mm、長度 ≥ 6 倍厚度 | 同幾何下 PA11 壽命超過 PA12 的 10 倍 |
| 結構晶格 cell | 支柱直徑 0.8 mm、cell 3–5 mm | 排粉是主要限制——務必留排粉路徑 |
決定外觀成敗的後處理

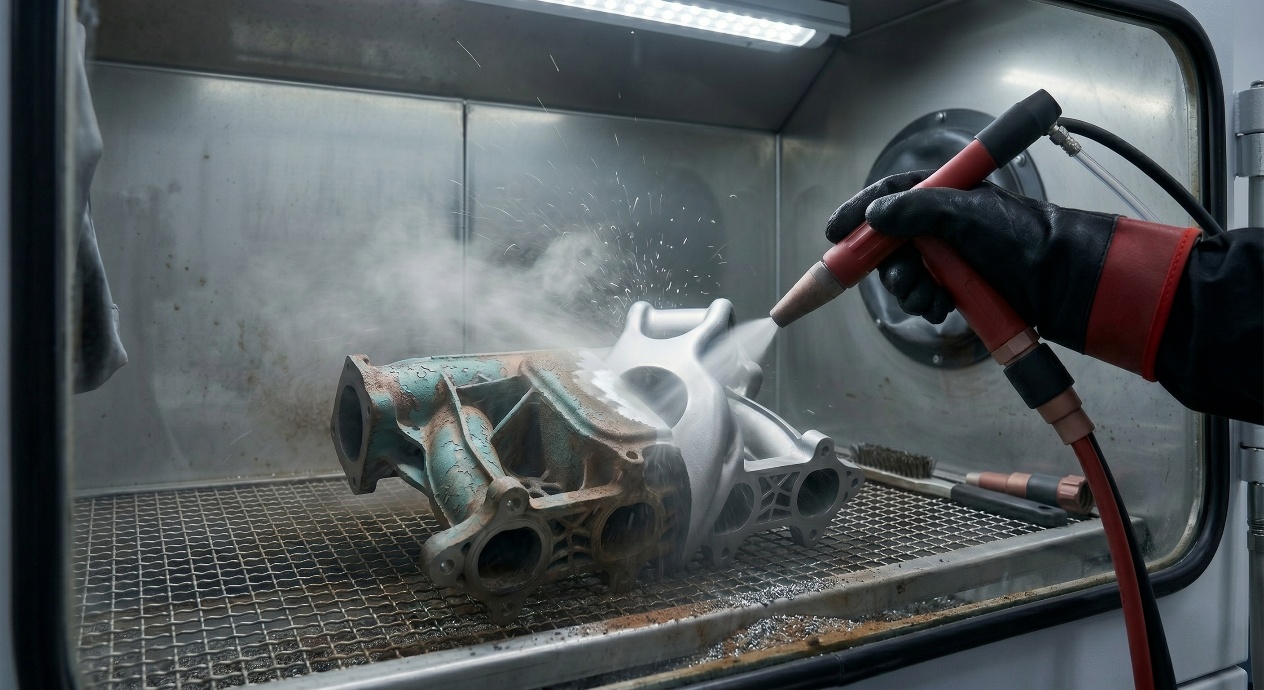

SLS 的原始表面是可用的，但通常不夠給客戶看。每個零件至少會經過噴砂去除浮粉、均勻紋理；在這之上，後處理路線取決於表面要做什麼。蒸氣平滑可讓 Ra 下降約 70–80%、並封閉近表層孔隙，這是讓零件防水、顏色穩定的關鍵動作。染色滲入深度約 0.3–0.5 mm，因此染色件刮傷後會露出白色基材——外觀磨損件改用噴漆或有色塗層更穩。陶瓷類塗層可加強抗刮、耐熱、耐化學，但成本大約是裸件的 3–5 倍，應只留給真正需要的零件。
| 操作 | 帶來的改變 | 成本衝擊 | 典型用途 |
|---|---|---|---|
| 噴砂 | 去除浮粉、紋理均勻化 | 包含在基礎價內 | 每件必做 |
| 蒸氣平滑 | Ra 下降約 70–80%；近表層孔隙封閉 | 比基礎高 30–60% | 防水外殼、外觀握把、醫療接觸面 |
| 染色 | 表面顏色滲入約 0.3–0.5 mm 深 | 比基礎高 10–20% | 白粉件整體上色；功能識別 |
| 底漆 + 噴漆 | 完整上色、覆蓋刮痕、UV 屏障 | 比基礎高 40–100% | 消費外觀件、戶外暴露 |
| 陶瓷類塗層 | 硬度、耐熱、耐化學提升 | 比基礎高 200–400% | 嚴苛環境——化學接觸、磨耗介面 |
應用
穿戴裝置扣帶家族
一家穿戴硬體公司出六種錶體尺寸、五種錶帶寬度、每尺寸四色，整個 matrix 用射出開模是 30 穴以上的問題，光顏色庫存就讓商業模型失敗。這個團隊把扣帶本體用 SLS PA11 印、依單染色。選 PA11 不選 PA12 是因為扣帶每天對錶帶反覆扣合數百次——在 PA12 的延展性下不到一年就會斷裂。蒸氣平滑把近表層孔隙封起來，讓汗與防曬乳不會滲入、外觀顏色保持穩定。每個尺寸 × 顏色組合一批跑 200–800 件、直接從 CAD 出貨，交期五到七天，相對射出批次的八到十二週。
關鍵設計動作： 扣扣懸臂採 1.3 mm 厚、9 mm 扣合長度——比 7:1，在 PA11 的疲勞區間內、但已超過 PA12 會存活的區間。每個扣扣同時在首層設計 0.4 mm 回程擋塊，讓安裝時過度施力落在硬特徵上，而不是壓垮懸臂。
含冷卻通道的無人機機身支架
在一款中型商用無人機上，ESC（電子調速器）支架同時是導風通道，讓 ESC 表面溫度比貼片式冷卻方案低約 15°C。這個零件用玻纖填充 PA12 印，拿剛性與耐熱；內部用晶格填充，壁數少但保留扭轉剛性。SLS 在這裡勝出的理由不只是快——而是一體化導風幾何沒辦法用射出一件成型，若拆成多件組件又會增加重量並犧牲冷卻路徑。零件只做噴砂出貨，內部結構件不需要外觀處理。
化學品處理噴嘴
一家實驗室自動化供應商需要一款噴嘴，每日接觸乙醇、異丙醇與稀酸，同時在彈簧座位置每天反覆撓曲數百次。材料選 SLS 聚丙烯——PA12 會在反覆接觸 IPA 後略微膨潤，並在彈簧座位置於幾個月內開裂。PP 的拉伸只有 PA12 的三分之二，設計上用 2.2 mm 壁厚補回來（PA12 做 1.5 mm 就行），表面僅做噴砂——因為化學接觸本來就不容許染色面。專案月出 150 件、四款變形，遠低於任何射出的攤提點，正好在 SLS 的甜蜜區。
Do / Don't 對照
| Do | Don't |
|---|---|
| 先依主導載荷型態選家族 | 只看拉伸強度就挑材料 |
| 反覆撓曲的特徵請用 PA11 | 高循環活性鉸鏈用 PA12 |
| 每個內部空腔都加排粉孔 | 出貨封閉空心件——會漏粉好幾個月 |
| 每件都預留噴砂時間 | 假設剛出機表面就是可交件 |
| 白粉件要統一上色請染色 | 會被刮的外觀面不要染色 |
| 需要密封或接觸的面一律蒸氣平滑 | 接觸皮膚或汗液的件跳過封孔 |
| 間隙對應後處理（染色 0.5 mm、噴漆 0.6 mm） | 所有後處理路線都用同一個間隙數字 |
常見錯誤與如何避免
| 錯誤 | 為什麼會失敗 | 怎麼避免 |
|---|---|---|
| 卡扣選玻纖填充 PA12 | 玻纖使伸長率降至 6% 以下；細梁一折就斷 | 需撓曲的特徵用 PA11 或未填充 PA12 |
| 設計到最小壁厚卻沒考慮床位 | 大面積平板會在床邊緣翹曲 | 薄板放床中央；長跨距加肋 |
| 沒設排粉孔 | 殘粉增加重量、慢慢漏粉、並在密封測試失效 | 每個封閉體積兩個 4 mm 孔——一進一出 |
| 把染色當噴漆 | 刮傷後露出白色基材；染色只有約 0.4 mm 深 | 外觀會磨損的面改用底漆 + 噴漆 |
| 假設 SLS 與 MJF 可互換 | 顏色、密度、染色反應差異顯著 | 依外觀與材料需求選，不要只看報價 |
選材檢查清單
正式選定材料家族、送印首件前跑一遍。
- 主導載荷型態已確認：剛性、延展或柔性？
- 溫度與化學暴露窗口已寫進圖面
- 活性特徵循環次數已估算（> 10,000 次請指定 PA11）
- 每個封閉空腔的排粉路徑已檢視
- 大面積或精度特徵的床位擺放已規劃
- 後處理路線已決定（噴砂 / 蒸氣 / 染色 / 噴漆 / 塗層），間隙隨之調整
- 首件驗證排在最終後處理之後，不是剛出機
- 若 SLS vs. MJF 仍在選，外觀決策先做再報價
設計重點整理
SLS 不是單一材料製程。正確結果來自把家族對應到主導載荷型態——PA12 做一般工程、PA11 做撓曲、GF 做剛性結構、PP 做化學接觸、TPU 做柔性介面——再搭配一條符合表面用途的後處理路線。若 SLS 與 MJF 仍在猶豫，決定因素在外觀顏色與表面緊實度，而不是純機械數據。有紀律地執行，SLS 能從快速原型乾淨地銜接到可靠的最終使用件；不守紀律時，印出來的零件能成型但行為會出問題。
