會真正兌現承諾的晶格結構設計
一家無人機廠要把機架托架減重 120 克——大約是原質量的 22%——才能命中酬載目標。最直覺的做法是壁厚通通減薄，而測試件在 3 G 機動時沿肋骨撕裂。第二版把實心內部換成 28% 相對密度的 gyroid 晶格、外皮厚度保留原值，並在安裝螺柱周圍局部提升晶格密度。新托架比目標再輕 18%，並通過 9 G 靜態測試。重點不是「用了晶格」，而是「材料從沒承重的地方拿掉、在承重的地方保留全密度」。這個差別——放置勝過圖樣——就是能發揮作用的晶格，與看起來未來感、上線就壞掉的晶格之間的分水嶺。
晶格是積層製造少數真正勝過射出與機加工的能力之一。把它當工程工具，可以局部調整質量、剛性、吸能與流動行為；把它當裝飾，它只會帶來複雜度、清理負擔與新的失效模式，換不到承諾的任何一個。
晶格到底是為了什麼存在

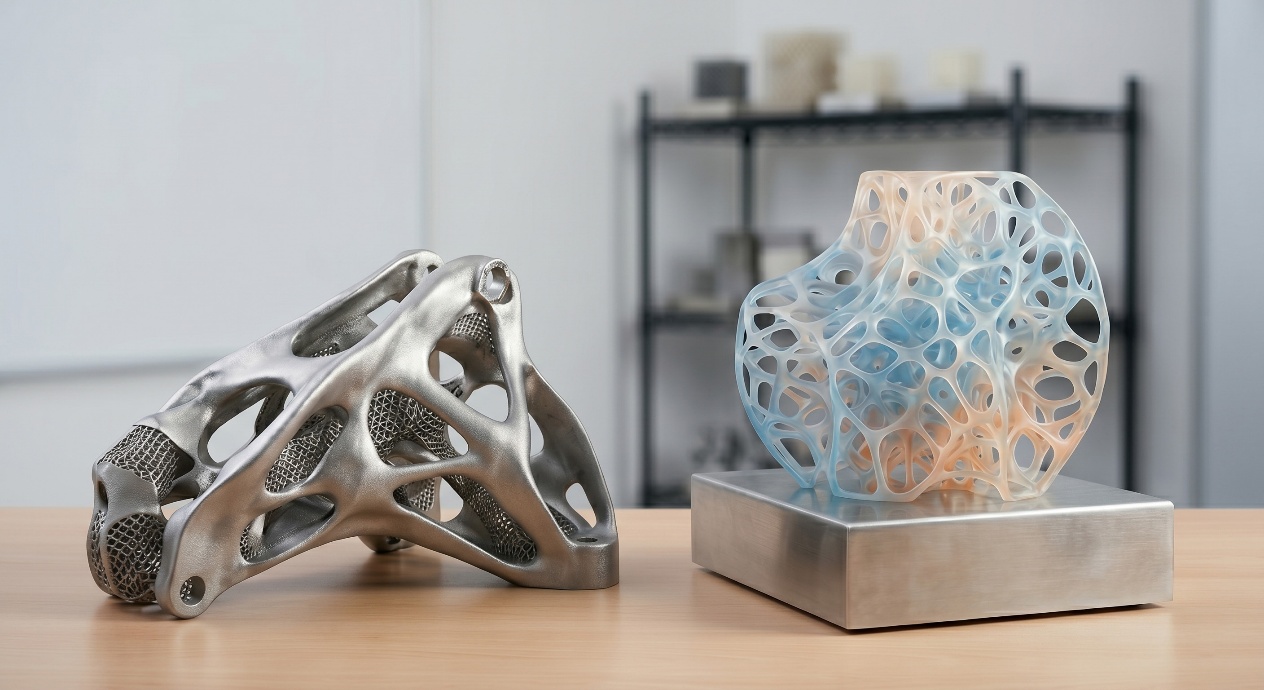

晶格的工程論點永遠一樣：把質量放在承重的地方，其餘全部拿掉。實心塊之所以均勻承載，是因為它質量均勻；一個設計得好的晶格保留承重幾何、把其餘削掉。這之所以成立，是因為多數結構件的載荷根本不均勻——在螺柱、介面、彎折半徑附近有高應力走廊，其他大片區域材料基本上是死重。把密度映射到這個分布上的晶格，做的事和拓樸優化一樣，只是用胞元而不是混合有機造型來表達。
| 晶格目標 | 實際買到的是什麼 | 典型密度目標 | 用錯時會如何失效 |
|---|---|---|---|
| 輕量化 | 關鍵區剛性保留下的減重 | 相對密度 20–40%，受力區漸增 | 重量下降但剛性崩潰；外皮-晶格介面裂 |
| 能量吸收 | 衝擊下可預測的漸進壓潰 | 密度 15–25%，設計為漸進摺疊 | 硬彈性回跳（反而傷人）而非吸能 |
| 熱 / 氣流 | 冷卻或排液的受控多孔路徑 | 開孔 30–50% 密度、胞元 ≥ 3 mm | 卡粉 / 卡樹脂，反而塞住原本要暢通的路徑 |
| 剛性調整（可變） | 不要整件剛框的局部順應 | 20–80% 密度、分區漸變 | 中等密度均勻鋪設，既不夠剛也不夠柔 |
| 骨類比 / 骨整合 | 支持細胞長入的孔徑 | 60–80% 孔隙率、孔徑 300–800 µm | 太密 → 不長入；太鬆 → 機械失效 |
| 聲學 / 振動阻尼 | 透過內部結構提升 loss factor | 依應用而異，通常 30–50% | 按重量設計而非阻尼設計，結果阻尼沒提升 |
單元類型與各自的勝場
每個晶格工具都附一整本 cell 庫。在 90% 量產工作裡真正出現的其實只有四種：simple cubic、BCC / FCC 系列、gyroid、Schwarz primitive——它們在受力、製造與清理階段表現都不同。「看圖選」是最常見的錯誤；「依受力型態與製程約束選」才是讓晶格專案能成功的紀律。
| 單元類型 | 受力特性 | 可製造性 | 最適合 |
|---|---|---|---|
| Simple cubic | 軸向強，對角弱 | 易印、易清粉 | 軸向壓縮、簡單載荷 |
| BCC / FCC（桿件） | 等向性好、受桿徑限制 | SLS / MJF 桿徑 ≥ 0.8 mm | 一般輕量化、無人機托架 |
| Octet truss | 高剛重比，有一定異向性 | 樹脂 / FDM 有懸空需支撐 | 高負載結構托架 |
| Gyroid（TPMS） | 載荷分布平順、高等向性、抗壓強 | 自支撐；胞元 ≥ 3 mm 容易清粉 | 衝擊、壓縮、流體 |
| Schwarz primitive（TPMS） | 開放通道、生物相容 | 清粉要配合擺放方向 | 骨類比、熱交換器 |
| Honeycomb（2.5D） | 單向強、偏軸即崩 | FDM、SLS 極好印 | 三明治夾心板、單向承載 |
不能忽略的製造下限

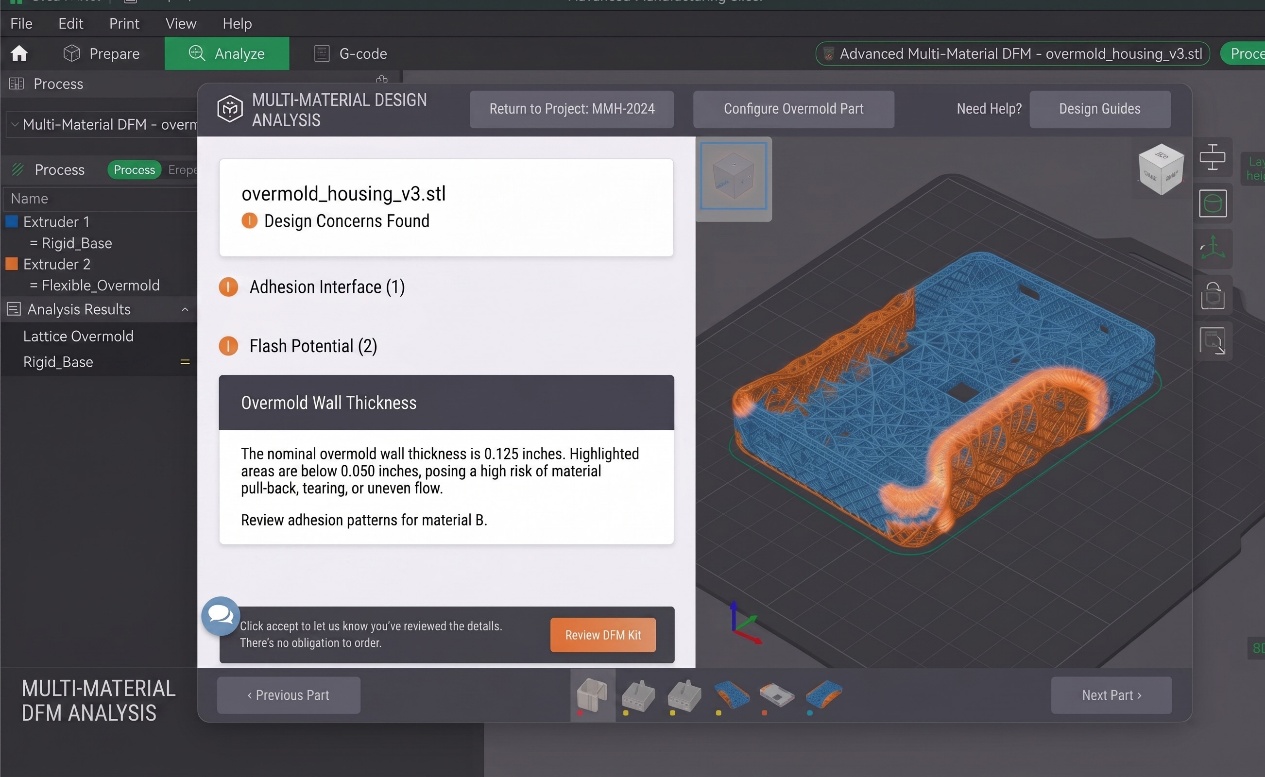

CAD 裡看起來完美的晶格幾何，印的時候照樣會敗。每個製程都有最小桿徑、最小孔徑，以及支撐相關限制——這些是設計師意圖之下的硬下限。桿徑 0.5 mm 的 BCC 晶格在樹脂上能印；同一個幾何在 FDM 上解析不出來；在 SLS 上桿子常常印得出來但清粉不出來。晶格設計必須與真正要建置它的製程配對。
| 製程 | 最小桿徑 | 最小孔 / 胞元尺寸（清理用） | 主要限制 |
|---|---|---|---|
| SLS / MJF（聚合物） | 0.8 mm | 胞元 3 mm、孔口 1.5 mm | 粉末必須有路徑到每個內部區域 |
| DMLS / SLM（金屬） | 0.5 mm | 胞元 2 mm + 無支撐擺放 | 細桿熱應力；清粉同樣棘手 |
| SLA / DLP 樹脂 | 0.4 mm | 胞元 2 mm + 排液 | 未固化樹脂必須在後固化前排出 |
| FDM（絲材） | 1.0–1.5 mm | 胞元 4 mm | 擠出寬度限制最小特徵 |
| Carbon DLS | 0.5 mm | 胞元 3 mm | 樹脂排液 + 熱固化 |
| PolyJet | 0.3 mm | 胞元 2 mm + 支撐膠清洗 | 支撐膠必須從每個通道沖出來 |
晶格與外皮的介面，是真正會壞的地方
多數晶格失效不發生在胞元，而在剛性外皮接上開放晶格的邊界。突兀的過渡會讓介面應力集中——外皮剝離或最外層桿件剪斷。解法不奇特：外皮在至少兩個胞元寬度內漸變進晶格；最外層桿件加厚；任何承受集中載荷的特徵（螺柱、軸承座、載荷路徑交會點）周圍的晶格局部加密。在螺柱周圍把密度拉 500% 只增加很小的質量，卻能大幅提升耐久。
應用案例
達成減重目標且沒失去剛性的無人機托架
開頭那個托架——中型商用無人機的馬達座——經過三版晶格迭代後進入量產。第一版整件內部鋪 20% 密度的均勻 BCC 晶格；重量正確，但振動測試 2.8 G 時馬達螺柱周圍桿件承不了局部載荷而失效。第二版維持 BCC 但密度從中央 20% 漸增到每個螺柱外 12 mm 殼內的 55%；撐到 4 G，但外臂還是太柔。第三版把外臂改成 28% 相對密度的 gyroid——gyroid 的平順載荷分布比桿件更適合外臂的彎曲負載——螺柱區保留 55% BCC。總質量比目標再輕 18%，通過 9 G 靜態測試進入量產。SLS 尼龍、層厚 0.10 mm，每個封閉體積設 3 mm 排粉孔，除了噴砂外無其他後處理。
關鍵設計動作： 晶格不是一個決策，是三個：拓樸（質量放哪）、單元類型（彎曲用 gyroid、壓縮用 BCC）、密度分級（螺柱周圍 55%、外臂 28%、死區 20%）。只選一種 cell、一個密度一鋪到底的團隊，很少過得了第一版。
減重 42% 的鈦合金熱交換器
一家航太供應商把一個共形鈦合金熱交換器重新設計為 Schwarz primitive TPMS 晶格核心 + 傳統外皮的夾心結構。TPMS 表面讓流道的表面積/體積比比原本沖壓板式單元高 3.1 倍；密度分級（入口較密、下游較疏）把壓降調到與應用匹配。質量比沖壓板式基準再輕 42%。DMLS Ti-6Al-4V 列印，最小胞元開口 2 mm 以利清粉；第一版在下游區困粉，團隊在 CAD 加了一組 2.5 mm 排粉通道再印，第二版乾淨通過。
三區剛性調整的跑鞋中底
某運動品牌 3D 列印中底用 MJF TPU 三段密度：前足 18% 較軟負責緩衝、腳跟 32% 較硬負責穩定、足弓 24% 中等把兩者銜接。晶格是經過調整的 gyroid，設計成漸進變形（不是彈性回跳——那會把衝擊彈回跑者）。單件成本高於 EVA 射出中底，但這款在高階線上出，「性能調整過的順應性」能撐得起定價；月量約 2,000 雙、橫跨六種步態——SKU 太分散到射出做不划算。
Do / Don't 對照
| Do | Don't |
|---|---|
| 從工程目標出發（質量 / 衝擊 / 流動 / 剛性） | 從看起來酷的 cell 圖樣出發 |
| 依載荷分級密度——螺柱與介面周圍加密 | 同一種 cell 刷滿整個內部 |
| 依載荷類型選 cell（彎曲 gyroid、壓縮 BCC） | 假設一種 cell 適合所有載荷 |
| 畫之前就對製程確認最小桿 / 孔 | 畫 0.5 mm 桿然後期望 SLS 解得出來 |
| 外皮在 ≥ 2 個胞元寬度內漸變進晶格 | 外皮在晶格邊界突兀結束 |
| 每個封閉區都設粉 / 樹脂排出路徑 | 出貨封死的晶格體積 |
| 通過循環驗證的晶格後凍結擺放方向 | 讓自動 nesting 在批次間翻轉晶格 |
常見錯誤與如何避免
| 錯誤 | 為什麼失敗 | 怎麼避免 |
|---|---|---|
| 整個內部用均勻密度 | 晶格在承重特徵接合處最弱；其餘位置同密度浪費質量 | 依載荷路徑分級密度；螺柱與介面附近加密 |
| 忽略封閉胞元內部的清粉 / 清樹脂 | 殘料增重、後固化翹曲、後續滲出 | 依製程下限設排料路徑；利用重力取向 |
| 加入晶格後順便減薄外皮 | 薄皮扛不住外部載荷，搬運時就壞 | 外皮先保留原厚，循環測試同意再減 |
| 看圖選 cell 類型 | cell 在彎曲 / 壓縮 / 流動下行為差很多 | 依該區主導載荷選 cell 幾何 |
| 外皮到晶格的尖銳過渡 | 應力剛好集中在介面；首次失效就在邊界 | ≥ 2 個胞元寬度漸變；最外層桿件加厚 |
| 把晶格當裝飾 | 複雜度代價留著，性能好處拿不到 | 有明確工程目標才用晶格 |
送印前檢查清單
送 CAD 前走一遍。每條對應上面一個失效模式——整個清單是「服役中省 22% 重量的晶格」與「渲染圖很酷」之間的差別。
- 明確寫出工程目標（質量 / 衝擊 / 流動 / 剛性 / 聲學）並標出目標數字
- cell 類型對應該區主導載荷，不是看圖挑
- 密度依載荷路徑分級——螺柱 / 介面 / 載荷走廊加密，死區放疏
- 最小桿徑與最小孔徑都高於所選製程下限並留餘量
- 外皮到晶格的過渡在 ≥ 2 個胞元寬度內漸變
- 每個封閉晶格體積都有對應製程下限的排料路徑（SLS / MJF 聚合物 ≥ 3 mm）
- 擺放方向已驗證；載荷主折方向跨層、不順層
- 驗證計畫至少包含一次循環或衝擊測試，不是只做靜態
設計重點整理
晶格不是造型選擇。它是把材料依零件要承載什麼來放置的手段；只有在 cell 類型、密度分布、外皮-晶格漸變、製程約束一起被決定時，它才兌現承諾。這樣用，結構件 15–40% 質量會消失、穿戴件的衝擊回應可以調整、流道可以做到射出件做不到的程度。當裝飾用，它只會留下建置時間、清理負擔，以及外皮-晶格介面上的新失效模式，而拿不到任何工程回報。紀律很小：從目標出發、依載荷分級密度、把 cell 對上應力場、設計每個封閉區域都能讓材料離開零件。
