戶外應用的抗 UV 塑料：選材與驗證指南
文章內容總覽
某客戶為沿海城市的戶外 IoT 感測器出貨 200 件聚碳酸酯外殼。四個月後，原本水清透明的 PC 外殼黃化成茶漬琥珀色，表面粉化，回收樣品的衝擊強度下降約 40%。PC 的結構本身沒問題——殺手是 UV。本文逐步說明如何挑選基礎樹脂、添加劑配方與表面策略，讓零件真正撐過十年日照。
紫外線如何真正摧毀聚合物
波長 290–400 nm 的紫外線光子帶有 70–100 kcal/mol 能量——足以切斷大多數熱塑性塑料的 C–H、C–C 與 C–O 鍵。現場失效主要由三種反應主導：鏈斷裂會降低分子量、使零件脆化；光氧化讓氧氣攻擊自由基位點並形成發色羰基（你看到的黃色就是它）；PC、ABS、PU 中芳香環的光解則產生會吸收可見光的醌類結構。熱與濕度會同時放大這三種速率。
不同聚合物以不同方式失效。脂肪族樹脂如 PMMA、PVDF 沒有吸收紫外線的芳香結構，降解緩慢。芳香族樹脂如 PC、ABS、PET 在 290–340 nm 強烈吸收，無保護下會迅速黃化。釐清主導機制決定你該選 HALS 配方、UV 吸收劑、顏料或乾脆換基礎樹脂。
抗 UV 塑料家族
下表整理戶外級樹脂的固有 UV 行為、機械等級與價格帶。數字是未穩定基礎等級的參考——添加劑配方能讓使用壽命變動 3–5 倍。
| 樹脂 | 固有抗 UV | 拉伸 (MPa) | 使用溫度 (°C) | 相對成本 | 最佳用途 |
|---|---|---|---|---|---|
| ASA | 優異 | 45–55 | -30 至 85 | ABS 1.3 倍 | 汽車飾條、外殼 |
| PMMA (壓克力) | 優異 | 65–75 | -40 至 80 | ABS 1.5 倍 | 採光、招牌 |
| PVDF | 卓越 | 35–55 | -40 至 150 | ABS 6–8 倍 | 建築薄膜、化學槽 |
| FEP / PFA | 卓越 | 20–30 | -200 至 200 | ABS 12–20 倍 | 太陽能背板、光學件 |
| UV 穩定 PC | 良好 (含 HALS) | 60–70 | -40 至 120 | ABS 2 倍 | 透鏡、玻璃 (需塗層) |
| UV 穩定 ABS / PC-ABS | 普通 | 40–50 | -30 至 90 | ABS 1.1–1.5 倍 | 遮蔽戶外件 |
| UV 穩定 PP | 普通–良好 | 25–35 | -20 至 100 | ABS 0.9 倍 | 戶外家具、棧板 |
供應商會引用的加速老化標準
採購規格通常引用加速老化箱測試，因為沒有人會等五個真實年頭來認證樹脂。兩大設備家族主導：氙弧燈箱（全光譜、昂貴、最接近真實日光）與螢光紫外線箱（UVA-340 燈管、較便宜、對芳香族較嚴苛）。把箱內小時換算成現場年數時要小心——常見換算係數約 1 小時 ≈ 1–2 天，但隨樹脂而異。
| 標準 | 光源 | 循環 | 典型合格條件 | 失效小時 (未穩定 PC) | 失效小時 (ASA) |
|---|---|---|---|---|---|
| ASTM G154 循環 1 | UVA-340 螢光 | UV 60°C 8 小時 / 凝露 50°C 4 小時 | ΔE<3、無粉化 | 300–500 | 3000+ |
| ASTM G155 循環 1 | 氙弧燈 | 102 分光 / 18 分光+噴水 | ΔE<3、光澤>50% | 600–900 | 4000+ |
| ISO 4892-2 方法 A | 氙弧燈 | 連續, 0.51 W/m²·nm | 灰卡 4 級以上 | 700–1000 | 4500+ |
| ISO 4892-3 | UV 螢光 | UVA-340, 4h/4h 循環 | 1000 小時無裂 | 400–600 | 3500+ |
| SAE J2527 | 氙弧燈，汽車 | 佛州對應 | 通常 2500 kJ/m² | 不合格 | 合格 |
穩定劑化學——選對配方
沒有通用的 UV 添加劑。HALS、UV 吸收劑與顏料分別作用於光氧化階梯的不同層級，最佳配方通常疊加兩至三種。個別添加量約 0.1–2 wt%；過量既浪費成本又會降低透明度。
| 方法 | 機制 | 典型添加量 | 適用對象 | 限制 |
|---|---|---|---|---|
| HALS (Tinuvin 770/622) | 自由基捕捉 | 0.1–0.5% | PP、PE、PU、TPO | 遇酸性顏料/硫會失活 |
| 苯并三唑 UVA | UV 吸收 300–380 nm | 0.2–1.0% | PC、ABS、PMMA、PET | 高添加略帶黃色 |
| 二苯酮 UVA | UV 吸收 280–340 nm | 0.1–0.5% | 低價 PE、PVC | 易揮發、滲出 |
| 碳黑 (N550) | UV 阻隔+自由基匯 | 1–3% | 非外觀件 | 僅限黑色 |
| TiO2 (金紅石) | UV 散射顏料 | 2–5% | 白色戶外件 | 若為銳鈦礦會粉化 |
| 無機色料 | 不透明阻擋 | 1–3% | 彩色 PP、PE | 色域受限 |
| HALS + UVA 組合 | 協同作用 | 0.5 + 0.3% | 高階戶外 PC、PA | 成本最高 |
厚度、顏色與比爾-朗伯定律的現實
UV 穿透遵循比爾-朗伯定律：3 mm 厚的 ASA 板可能在最外 200 µm 吸收 95% 入射 UV，本體相對安全。這就是為何薄壁件 (<1.5 mm) 與薄膜比厚件更快失效——可犧牲的材料較少。顏料選擇與厚度同樣重要：紅黃常在基材失效前就嚴重褪色，而碳黑、TiO2 與某些氧化鐵能將壽命延長數量級。
關鍵設計動作： 對任何 UV 關鍵零件，鎖定厚度前先用 1 mm 與 3 mm 試片跑 1000 小時 ASTM G154 比較。色母規格除了 Pantone 還要指定耐光等級（戶外用 BWS 6 級以上），別只標顏色。包覆射出件可在內層承載核心外加 0.3 mm 犧牲層。

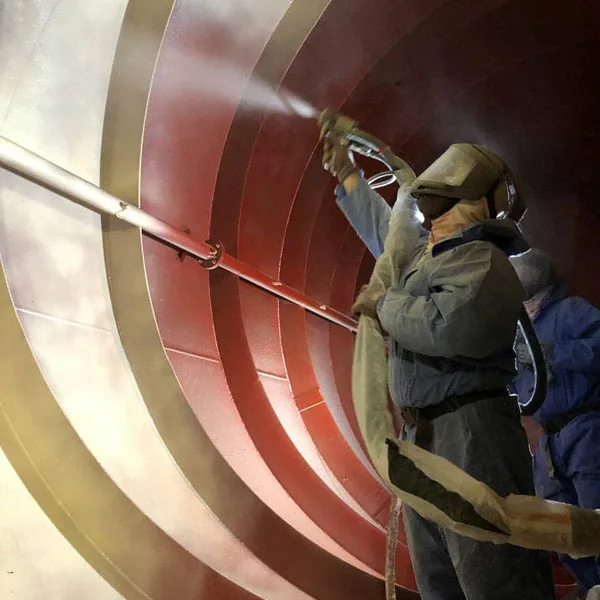

當樹脂無法更換時：塗裝路線
有時你無法更換樹脂——模具已開、零件需要 PC 透明度、或法規認證綁定特定等級。此時塗裝提供第二道防線。25–50 µm 含 HALS 與苯并三唑 UVA 的雙組分聚氨酯 (2K-PU) 面漆能讓未穩定 PC 的戶外壽命從 6 個月延長到 7 年以上。採光件可用硬質矽氧 (sol-gel) 塗層如 Momentive AS4000 或 SDC MP-101，兼具耐磨與 UV 阻隔。非光學件可採較便宜的丙烯酸改質聚氨酯。
塗層在現場失效通常從附著力開始。低表面能基材 (PP、PE、PVDF) 上漆前先做電漿或火焰處理，每批都跑 ASTM D3359 百格測試達 4B 以上，並要求塗裝廠提供 ASTM D870 濕熱循環數據。規格中需註明邊緣包覆，避免 UV 從零件邊界鑽入塗層下方。
應用——三個真實戶外案例
案例 1：公路標誌面板（10 年戶外規格）
某高速公路管理局要求反光標誌面板達成 10 年色差保持 (ΔE<5) 與 -20 °C 衝擊存活。我們比較了 PMMA 澆鑄板、ASA 射出與含硬質塗層的 PC。BWS 7 顏料的 PMMA 澆鑄板在光學透明與耐候勝出——8000 小時氙弧 ΔE 2.1——成本約 PC 的 1.5 倍。PC 即使有硬塗層第三年仍失去 60% 衝擊強度；ASA 通過測試但光學深度無法配合反光膜貼合工序。
案例 2：汽車外裝 B 柱飾條
某 Tier-1 供應商將鋼琴黑 B 柱飾條從噴漆 ABS 改為 ASA + PMMA 蓋層 (50 µm) 模內裝飾。噴漆 ABS 在 SAE J2527 達 1500 kJ/m² 即粉化；ASA/PMMA 蓋層通過 2500 kJ/m² 且光澤保持率 >85%。免去噴塗線使總成本下降 22%，首年褪色保固索賠幾近歸零。
案例 3：太陽能接線盒外殼
太陽能接線盒位於模組背面，承受屋頂反射的 UV 加上 85 °C 工作溫度持續 25 年。原設計採 PPO/PA 合金加碳黑與 HALS。我們改規為玻纖增強 UV 穩定 PPE/PS 合金加 1% 碳黑 + 0.4% HALS，在 1000 小時氙弧加 720 小時濕熱後達成 UL 746C f1 戶外等級。PVDF 僅考慮用於墊圈介面——整個外殼若改 PVDF 會讓 BOM 成本三倍但壽命無實質提升。
Do 與 Don't——抗 UV 設計速查
| 建議做 | 避免做 |
|---|---|
| 以後綴指定樹脂等級 (如 ASA-UV、PC-UV2) | 只看『戶外』字樣就認為已認證 |
| 要求 ASTM G155 或 ISO 4892 老化箱數據 | 沒有測試報告就接受供應商行銷話術 |
| 顏色許可時優先選碳黑或 TiO2 | >5 年戶外用螢光或粉彩顏料 |
| 芳香族樹脂使用 HALS + UVA 組合 | PC、ABS、PU 只靠單一添加劑 |
| 固定樹脂的零件用 2K-PU 並做表面處理 | 未處理 PP 或 PVDF 直接噴溶劑型漆 |
| 減薄壁厚前先做 1 mm 試片測試 | 為了降本減薄但未重測 UV 壽命 |
| 每批塗裝做百格測試 (ASTM D3359) | 沒做附著力 QA 就出貨塗裝件 |
RFQ 上常見的錯誤
| 錯誤 | 為何有害 | 更好的做法 |
|---|---|---|
| 指定『UV 穩定 PC』卻不寫等級 | 穩定劑配方未定義——供應商挑最便宜 | 明確寫等級 (如 Makrolon 2407、Lexan 9034) |
| 室內 ABS 直接用於戶外外殼 | 未保護 ABS 6–12 個月就黃化 | 改用 ASA 或噴 2K-PU 保護 |
| 相信 1000 小時氙弧等於 10 年 | 換算因地區與顏料而異 | 在實際佈署地架設真實戶外曝曬架 |
| 在 PVC 中加 HALS | PVC 釋出的酸性 HCl 會讓 HALS 失活 | 只用 UVA 或更換基礎樹脂 |
| 未做火焰處理就噴 PP | 6 個月內塗層剝落 | 上底漆前火焰或電漿處理至 >38 dyne/cm |
| 戶外件選紅或橙色母 | 多數有機紅顏料 BWS 僅 4–5 | 改用無機氧化鐵紅，BWS 7 以上 |
| 忽略 UV 下的應力銀紋 | 殘餘成型應力會加速 UV 裂紋 | 關鍵件退火並避免尖銳轉角 |
規格前檢查清單
發圖或發 RFQ 前先過一遍。每一項都對應我們曾在現場除錯過的真實失效模式。任何一項回答『否』都應視為停工，直到缺口補上為止。
- 已定義目標使用壽命（年）、曝曬緯度與安裝方向（垂直 / 水平 / 傾斜）？
- 已選定基礎樹脂家族與含 UV 穩定後綴的具體等級？
- BOM 中已寫明添加劑配方——HALS、UVA 類型、碳黑或 TiO2 添加量？
- 顏料已選具備 BWS 耐光等級 6 級以上的戶外型？
- 壁厚設定 ≥1.5 mm，或薄壁段加上犧牲蓋層？
- 已要求 ASTM G155 / ISO 4892 老化測試報告與合格條件（ΔE、光澤、衝擊）？
- 已決定塗裝路線（無 / 2K-PU / 矽氧硬塗層）與表面處理規格？
- 已規劃在實際佈署地設置真實戶外曝曬試片以做對應驗證？
設計要點
抗 UV 塑料設計是疊層工程：先挑對日光友善的基礎樹脂，再疊上與其化學性質匹配的 HALS + UVA 配方，最後用顏料與厚度控制有多少 UV 真正進入本體。當樹脂受其他條件限制無法更換時，正確施工的 2K-PU 或矽氧硬塗層能買到你需要的壽命量級。每個決定都要用老化箱加真實曝曬驗證——加速測試指引方向，但屋頂上的試片才會說真話。
