如何在 CAD 中正確建立 3D 列印用 STL 檔

文章內容總覽

STL 與新一代格式的比較弦高公差、面數與檔案大小常見 STL 錯誤與對應失效依零件尺寸與細節選擇匯出設定應用案例 Do / Don't 對照表常見錯誤與避免方式匯出前檢查清單設計重點整理

一位設計師用 SolidWorks 預設的 0.5 mm 弦高公差匯出一顆曲面葉輪殼體，得到 4.3 MB、11.2 萬面的 STL。SLS 列印後 18 mm 半徑的流道表面出現明顯稜面，於是重新用 0.05 mm 弦高匯出，檔案膨脹到 62 MB、180 萬面，切層軟體卡了九分鐘才讀完。

STL 匯出處於一個很窄的甜蜜區間：要粗到能快速切層、又要細到能保留幾何。任何一邊失手，不是列印出多邊面，就是白白花一小時等一個印表機根本解析不出的網格。

本篇把 STL 當成一個需要刻意規劃的匯出產物，而不是一堆隨手三角面。CAD 端的每個決策（公差、單位、法向、封閉性）都會對應到列印台上的某種失效模式。

STL 與新一代格式的比較

STL 到 2025 年已經 37 歲，它只儲存三角面的頂點與法向，不帶單位、顏色、材料、晶格、組件資訊。3MF 與 AMF 補上這些空缺；STEP 與 OBJ 則解決的是完全不同的問題。

格式	幾何類型	包含資訊	最適用途	限制
STL	三角網格	頂點、法向	通用切層輸入	無單位、顏色、中繼資料
3MF	三角網格 + XML	單位、顏色、材料、支撐、列印參數	現代 FDM/SLA/MJF 且切層支援	需新版工具鏈
STEP	B-rep 實體	精確曲面、組件、公差	設計交付、反向轉換	切層軟體無法直接讀
OBJ	多邊形網格	頂點、法向、貼圖、材質	全彩視覺化、彩色 MJF	檔案偏大、多數切層非原生支援
AMF	三角網格 + XML	單位、材料、曲面三角面	研究與晶格工作流	2026 年生態支援仍弱

積層製造交付格式比較。

弦高公差、面數與檔案大小

弦高公差（又稱弦高或偏差）是指三角面與真實 CAD 曲面之間的最大距離。把公差減半，曲面上的面數大約會變成四倍。這種非線性的成本，是多數人第一次匯出時沒料到的。

角度公差（相鄰面法向的最大夾角）是第二個旋鈕。10 度偏粗，5 度屬正常，1 度則是高保真。多數 CAD 都允許同時設定這兩個參數。

CAD 軟體	參數名稱	預設弦高	建議列印值	備註
SolidWorks	Deviation / Angle	約 0.15 mm / 30 度	0.02 mm / 5 度	用二進位 STL，Fine 預設偏粗
Fusion 360	Refinement 預設	Medium	High 或自訂 0.05 mm	超過 200 mm 零件請改自訂
Creo	Chord height / Angle control	Auto	0.03 mm / 1 度	同時設 Step size 面才均勻
NX	Triangle tolerance / Adjacency	0.08 mm	0.02 mm	開啟 Auto Normal Gen
Inventor	Surface deviation	Medium	High + 自訂 0.025 mm	用二進位 + mm

主要 CAD 軟體的匯出建議設定。

常見 STL 錯誤與對應失效

切層軟體把 STL 當成封閉體積來讀。任何破壞封閉性的瑕疵，都會讓切層軟體亂猜、直接拒收、或默默印出空洞區域。這四種錯誤大概佔了 MJF 與 SLA 線上平台被退件的九成。

錯誤	內容	下游後果	常見 CAD 成因
非流形邊	同一條邊被 2 個以上面共用	切層拒收或印出亂碼	零厚度曲面、實體重疊
法向翻轉	三角面朝向內側	切層內外翻轉	鏡射後未修、布林失敗
網格破洞	缺少三角面	切層用亂面補	銳角倒角處細分失敗
自相交	三角面互相穿過	出現雙壁或體積錯誤	多個實體未合併
重複頂點	同點有兩個頂點	外觀像封閉實則裂縫	匯出時合併公差過緊

匯出前務必排查的四類錯誤。

CAD 工作站螢幕上顯示 3D 模型 — 拓撲乾淨的實體模型，是好 STL 的基礎。

單位是最不起眼、也最可能釀成災難的陷阱。STL 不帶單位標記：25.4 這個數字可能代表 25.4 mm、25.4 inch，也可能 25.4 m。切層軟體預設是毫米。若用英吋單位的 CAD 匯出後丟進毫米單位的切層，會以 2540% 的比例列印，更常見的是被平台尺寸檢查悄悄退件。

來源 CAD 單位	切層單位	結果	避免方式
英吋	mm	尺寸放大 25.4 倍	匯出前把 CAD 切換成 mm
公尺	mm	尺寸放大 1000 倍	改文件單位，不是只改視圖
mm	mm	正確	Orinovate 標準流程
cm	mm	尺寸放大 10 倍	CAD 端拒絕 cm 範本

單位不一致是沉默殺手。

依零件尺寸與細節選擇匯出設定

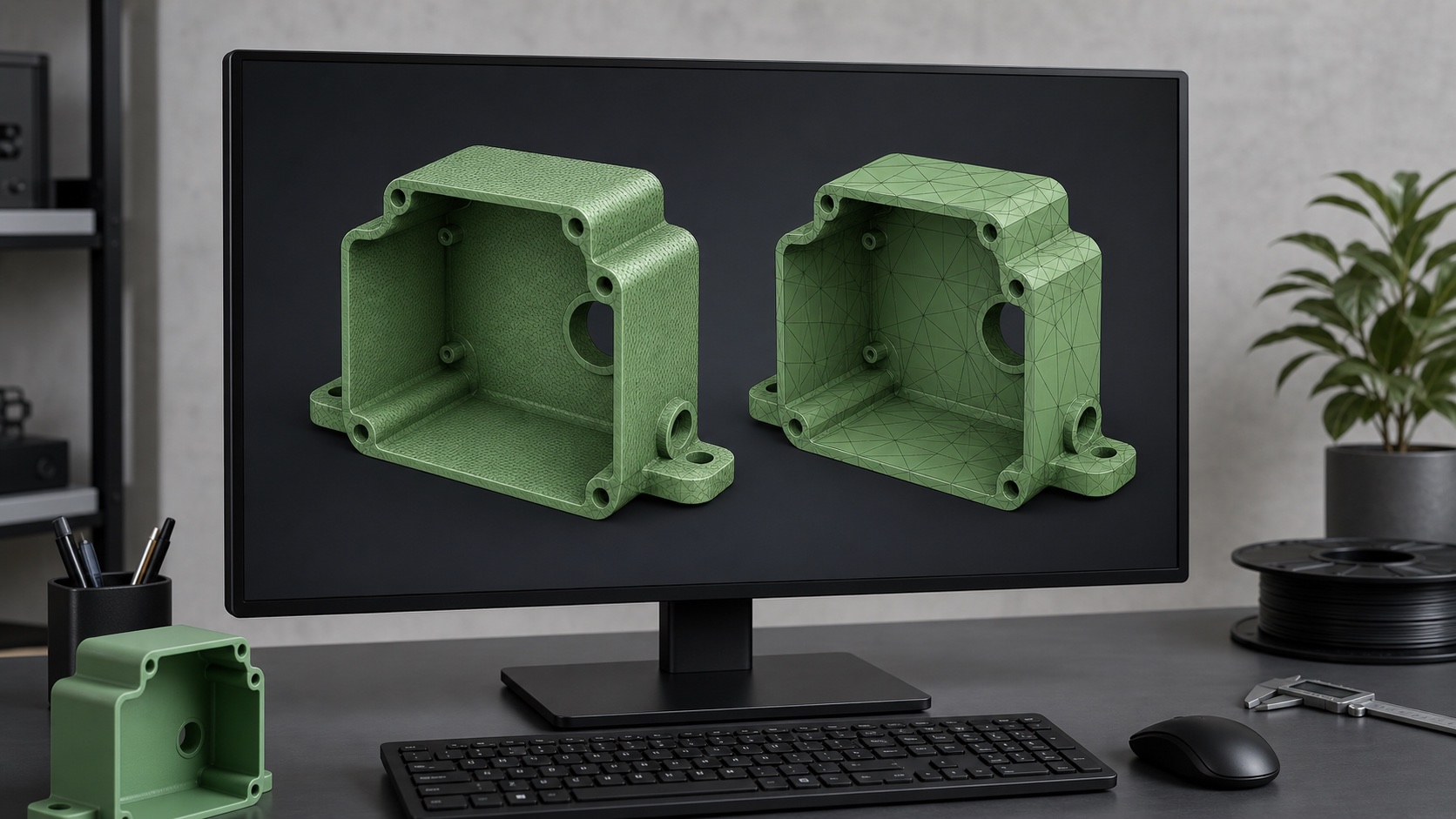

顯示幾何細分效果的 3D 渲染 — 更細的弦高公差能呈現曲率，但檔案大小會翻四倍。

一組公差不可能通吃所有零件。一支 6 mm 的扣合卡勾，需要比 400 mm 外殼牆面更細的網格。公差要跟著零件上最小特徵與最大半徑走，而不是跟著包圍盒走。

零件類別	包圍盒	弦高公差	角度公差	典型面數
微件 / 珠寶	< 30 mm	0.005 mm	1 度	8 萬–30 萬
功能原型	30–150 mm	0.02 mm	5 度	15 萬–50 萬
外殼	150–400 mm	0.05 mm	5 度	20 萬–80 萬
大型 / 建築件	> 400 mm	0.1 mm	10 度	30 萬–150 萬

公差要配合特徵大小，不是包圍盒。

應用案例

SLS 列印葉輪出現稜面瑕疵

某航太供應商出貨 18 顆尼龍葉輪做流道測試。CAD 上進氣葉片寬 12 mm、帶 3 mm 倒角；Creo 以 Auto 預設（0.08 mm 弦高、10 度角）匯出 STL。印出來的葉片前緣出現 0.4 mm 高的稜面，直接干擾了試驗台上的流場訊號。

關鍵設計動作： 把弦高公差壓到 0.02 mm、角度公差 1 度，並確認稜面高度低於印表機 XY 原生解析度（MJF 常見為 80 微米）。檔案從 6 MB 漲到 41 MB，但重印後的葉輪一次就通過流道重現性驗證。

重點：氣動曲面的細分精度是功能規格，不是外觀偏好。

醫療支架因非流形邊被退件

一顆送進 Class I 印表機的手術治具被自動退件三次。元兇是早期掃掠留下的兩片零厚度輔助曲面，在內部通道邊留下 14 條非流形邊。SolidWorks 內建的 Check STL 幾秒就抓出全部 14 條；刪掉幽靈曲面重匯後順利通過上傳。

消費電子專案改用 3MF

某穿戴裝置團隊每週產出 40 版 STL，2026 年第一季改用 3MF 後，平均檔案從 58 MB 降到 11 MB（約減少 80%）。3MF 會壓縮網格並把顏色與列印參數內嵌，就不用每版都另存切層設定。

Do / Don't 對照表

建議	避免	原因
用二進位 STL	用 ASCII STL 出貨	二進位小 5–8 倍、讀取更快
文件單位設為 mm	讓切層去猜	STL 沒有單位標記
匯出前跑封閉性檢查	只用視覺判斷	0.05 mm 以下缺口螢幕看不出來
弦高隨最小特徵調整	全部零件一個公差	微特徵需要微米級網格
保留原生 CAD 檔	只存 STL 歸檔	STL 是損失型格式，無法回推修改
鏡射或布林後檢查法向	相信 CAD 會自動處理	鏡射常讓一半外殼翻面
檔名標示版本與單位	用通用的 part.stl	避免單位與版次混淆

常見錯誤與避免方式

錯誤	為何失敗	避免方式
用預設匯出	預設是給視覺化，不是列印	手動改 0.02 mm 弦高 / 5 度
組件內混用 mm 與英吋	匯出時各零件繼承自己的單位	save-as 前強制整組件轉 mm
跳過封閉性檢查	10 微米的縫就會破壞切層體積邏輯	用 Netfabb、Meshmixer 或內建檢查
300 mm 的牆面過度細分	平面只需兩個三角形	用自適應細分，不要均勻
鏡射後忽略法向翻轉	內表面被當成外表面	用法向著色視圖先檢查
STL 不附版次說明	廠商分不出 v3 與 v7	把版次寫進檔名與模型註記

匯出前檢查清單

每份生產用 STL 匯出前跑這八點檢查。每件不到兩分鐘，卻能攔下在廠商端會吃掉好幾天的失效模式。

文件單位設為 mm 並在標題欄確認
刪除所有輔助曲面、草圖與零厚度實體
在 CAD 內通過封閉性 / 非流形檢查
弦高對齊最小特徵，角度 5 度或更細
以法向著色檢查鏡射與布林結果
選擇二進位 STL，不用 ASCII
檔名包含料號、版次與單位標記
原生 CAD 檔與 STL 放在同一資料夾歸檔

設計重點整理

好的 STL 輸出來自三個小習慣：刻意設好單位、按最小特徵決定細分密度、每次寄出前都驗封閉性。格式本身也重要，如果你的切層鏈支援，3MF 能一次解掉 STL 背了 37 年的單位與中繼資料問題。把 STL 當成有規格的匯出產物，而不是一顆存檔按鈕，後面整條積層流程就會安靜很多。
