蒸氣平滑：什麼時候真的回本
一家消費電子公司差點把一個商務案子弄丟——他們的 SLS PA12 外殼在每個機械規格上都完美，但買家拿在手上的感覺「像原型」。沿建置方向約 Ra 11 µm 的粗糙度是 SLS 本來就會產出的，也正是買家評論不斷用「未完成」來形容這個件的唯一原因。一次 90 分鐘的蒸氣平滑讓粗糙度降到 Ra 2.5 µm。外殼手感變得像射出件，買家簽約，團隊每件多花 US$4。改變的不是機械設計，而是認識到——表面處理是產品的一部分，不是外觀裝飾；有些案子的成敗，就卡在這一件事上。

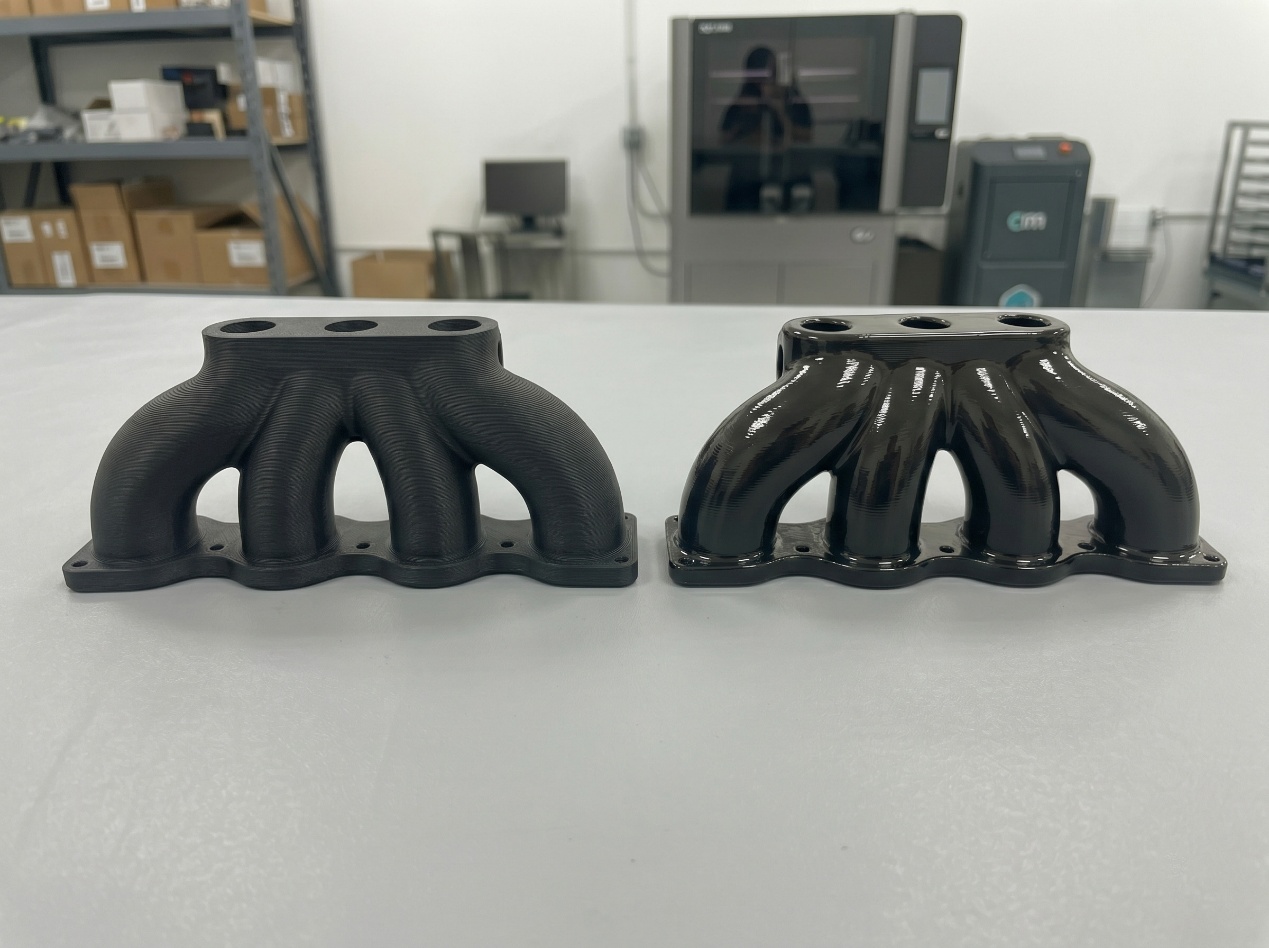

蒸氣平滑是一道化學後處理——讓列印聚合物最外層在受控溶劑蒸氣中回流。表面軟化、流進自己的凹谷、再凝結成更緻密、更平滑的外皮。做對了，它是最能改變「列印件被感知方式」的單一後處理；做不對，它會移動尺寸、削弱部分材料、並製造原本沒有的配合問題。
蒸氣平滑到底做了什麼
零件在密閉腔裡接觸溶劑蒸氣——商用系統多用針對目標材料調整的專屬配方。蒸氣在較冷的零件表面凝結，軟化最外層約 20–50 µm，軟化層在表面張力下流進相鄰凹谷；腔體換氣後，零件重新凝固。結果是外皮被「緻密化 + 平坦化」，而不是只被拋光。最外幾微米的孔隙閉合、層紋消失，表面獲得均勻的霧面到半光澤，具體外觀依化學配方與循環參數而定。
| 效應 | 典型幅度 | 原因 |
|---|---|---|
| 表面粗糙度下降 | Ra 10–12 µm → Ra 1–3 µm | 軟化層在表面張力下流進凹谷 |
| 外表面尺寸變化 | 每面 +0.05–0.10 mm（淨增加） | 回流材料在原輪廓外少量沉積 |
| 近表層孔隙閉合 | 約下降 60–80% | 軟化層封閉粉末燒結留下的微孔 |
| 防水性 | 從 IP54 提升到相當於 IPX7 | 封閉外皮阻斷毛細滲透路徑 |
| 機械性能漂移 | 拉伸 ±5%、伸長率 +10–30% | 表面缺陷起裂點被減少 |
| 顏色 | 略微加深 / 帶光澤 | 回流表面改變光散射 |
哪些材料適用、哪些不適用
蒸氣平滑的化學配方是材料特定的。為 PA12 調的循環對 TPU 沒效、為 ABS 調的循環會毀掉 PP。主要商用系統都會公布材料相容清單，工程現實也和那些清單吻合。材料選型時就要把平滑納入考量——試圖把平滑追加到不相容材料上，結果通常是換材料。
| 材料 | 平滑相容性 | 循環後典型 Ra | 備註 |
|---|---|---|---|
| PA12（SLS / MJF） | 極佳 | 1.5–2.5 µm | 產業標準；完整尺寸規格已公布 |
| PA11（SLS） | 極佳 | 1.5–2.5 µm | 表現類似 PA12，延展性提升略多 |
| 玻纖填充 PA12 | 佳，光澤度降低 | 2–4 µm | 玻纖會因表面流動再暴露 |
| TPU（SLS / MJF） | 佳，需專用循環 | 3–5 µm | 溶劑與循環與 PA 不同 |
| PP（SLS） | 可行但少見 | 3–6 µm | 可用溶劑有限 |
| ABS（FDM） | 丙酮蒸氣表現佳 | 2–4 µm | 傳統做法；商用系統可取得 |
| PLA（FDM） | 差 | 改善有限 | 無廣泛相容溶劑 |
| PEEK / PEI / ULTEM | 不相容 | — | 工程熱塑抵抗溶劑回流 |
什麼情況下商業模型會成立
在服務商跑蒸氣平滑每件約 US$3–8；自建批量內部跑約 US$1–3。對面客戶的產品而言這費用微不足道；對功能性大宗件則顯著。問題不是「平滑會不會讓件更漂亮」——它永遠會——而是「表面是不是客戶買的東西的一部分」。下面四種情境會乾淨地成立商業模型，好幾種不會。
| 情境 | 平滑會回本嗎？ | 原因 |
|---|---|---|
| 與射出替代方案競爭的面客戶外殼 | 會 | 買家認知為成品而非原型 |
| 需反覆擦拭清潔的醫療裝置 | 會 | 平滑表面不易藏污；符合衛生期待 |
| 穿戴接觸面（皮膚觸碰） | 會 | 觸感品質與衛生回報超過成本 |
| 防水 / IP 等級外殼 | 會 | 封閉外皮把零件從 IP54 推到 IPX7 等級 |
| 永遠不被看見或觸摸的內部支架 | 不會 | 付成本拿不到好處 |
| 粗糙表面本身就是抓握特徵的結構件 | 不會 | 平滑會抹掉功能性紋理 |
| 下週會重設的原型 | 不會 | 在幾何還在動的階段花表面處理的錢 |
平滑如何移動配合與公差
把蒸氣平滑專案搞砸最可靠的方法——在原始列印尺寸上標公差、等後處理完才發現配合被吃掉 0.1–0.2 mm。蒸氣平滑在多數 PA12 循環每個外表面沉積 0.05–0.10 mm。兩個平滑面之間 0.3 mm 的間隙會掉 0.1–0.2 mm，結果要嘛卡住要嘛勉強咬合；依原始尺寸設計的壓入配合會變成做不進去。解法是間隙對應平滑後狀態再反推 CAD，或在平滑前把關鍵面遮蔽讓它維持 nominal。
| 設計特徵 | 未補償的問題 | 解法 |
|---|---|---|
| 滑配間隙 | 收 0.1–0.2 mm → 卡住 | 每個配合面在 nominal CAD 加 0.15 mm |
| 壓入干涉 | 干涉增加 0.1–0.2 mm → 裝不進 | 減少干涉，或其中一面遮蔽 |
| 卡扣扣合 | 懸臂變硬、扣合行程改變 | 在平滑件上重新驗證作用力窗口 |
| 密封溝槽 | 溝深少掉一層平滑厚度 | 規格寫平滑後尺寸 |
| 螺紋孔 | 螺紋部分閉合；螺絲無法攻入 | 螺紋遮蔽，或平滑後機加工 / 攻牙 |
| 關鍵 datum 面 | 漂移 0.05–0.10 mm；檢驗失敗 | datum 遮蔽或指定平滑後檢驗 |
應用案例
靠表面贏下商務案的消費電子外殼
開頭的故事是真的：在 12,000 件的 SLS PA12 外殼上，每件 US$4 的平滑把一次被否決的買家審查變成簽約。專案機械設計已凍結、通過落下測試、在重量與成本上贏了對手；唯一卡關是「感覺像原型」。團隊用 AMT PostPro 以 Ra 2.5 µm 為目標跑了一批、重新提交，兩週內成案。專案額外成本 US$48,000；贏下的合約額外營收 US$1.2M。這種倍數來自把「後處理」當成產品特徵而不是「清理步驟**。
關鍵設計動作： 團隊在 CAD 階段就補償了平滑尺寸——間隙是以「平滑後每面 +0.08 mm」為前提設計的。若同樣間隙對應原始列印，出貨的外殼會裝不起來。
沒重新設計墊圈就達到 IPX7 的醫療外殼
一台床邊醫療儀器需要 IPX7 防水，但量產級墊圈重新設計因法規卡關。Ra 11 µm 的積層外殼在浸水 10 分鐘內就透過外皮孔隙滲水。蒸氣平滑閉合近表層孔隙約 70%，讓外殼在沒換墊圈下通過 IPX7，幫專案加四週（平滑循環驗證）取代加四個月（墊圈重新認證）。這不是在選後處理——是在選「哪條漫長痛苦的法規路徑」。
為了平滑而改材料的穿戴錶帶
一款早期穿戴產品原型用 SLS 列印 TPU，靠原始粗糙紋理做抓握。消費者預覽回饋分裂——喜歡抓握但不喜歡皮膚接觸的顆粒感。改成 PA11 加蒸氣平滑後，皮膚接觸面 Ra 2 µm 更柔和，但 PA11 失去了原始設計依賴的抓握感。產品最終配置是皮膚接觸區用平滑後的 PA11、結構區用裸表面 PA12 GF 的雙材料組件——這個組件誕生於「後處理與手感是不可分的設計決策」這個認識。
Do / Don't 對照
| Do | Don't |
|---|---|
| CAD 間隙補償每個平滑面 +0.05–0.10 mm | 在原始列印尺寸上標平滑件公差 |
| 在凍結配合公差前就決定是否平滑 | 公差簽核後才加平滑 |
| 平滑前遮蔽螺紋、datum 面與關鍵密封 | 螺紋直接平滑然後期望螺絲能鎖 |
| 選材料時就把平滑納入考量 | 選 PP 或 PEEK 然後期望之後能追加平滑 |
| 只在表面是產品一部分時規範平滑 | 因為平滑看起來專業就整件件件平滑 |
| 在平滑後樣件驗證防水，不是原始件 | 假設平滑自動帶 IP 等級 |
| 驗證過的平滑循環參數鎖定 | 每批用供應商不同的循環 |
常見錯誤與如何避免
| 錯誤 | 為什麼失敗 | 怎麼避免 |
|---|---|---|
| 為了一致性把純內部支架也平滑 | 付成本拿不到面客戶回報 | 依面或零件角色指定，不是一律平滑 |
| 公差核准後才規範平滑 | 平滑後尺寸與原始核准尺寸不同 | 把平滑決策放在公差凍結之前 |
| 對不相容材料做平滑 | 表面凹陷、變色或局部溶解 | 選材料前先查廠商相容清單 |
| 以原始件測試宣稱 IP 等級 | 原始外皮吸水；認證失敗 | 只以平滑後配置送認證 |
| 螺紋未遮蔽就平滑 | 螺絲無法鎖入 | 螺紋遮蔽或平滑後重新攻牙 |
| 把平滑當成批次內選配 | 零件在混合狀態出貨；組裝不一致 | 依料號指定為是/否 |
送印前檢查清單
任何公差簽核前走一遍。每條擋掉一類「首批平滑件出貨後才爆」的失效。
- 材料在專案凍結選材前就在平滑相容清單上
- CAD 間隙對應平滑後狀態，並補償每面 +0.05–0.10 mm
- 螺紋、datum 面、關鍵密封已遮蔽或設計為平滑後機加工
- 後處理需求對應真實使用需求（衛生 / IP / 觸感 / 外觀）
- IP 等級或防水宣稱以平滑樣件驗證，不是以原始件
- 平滑循環參數（溫度、時間、溶劑濃度）已規範並文件化
- 批次一致性計畫確認平滑不是同一批內的選配
- 成本分析含每件 US$1–8 加幅，商業模型仍成立
設計重點整理
蒸氣平滑改變的不只是外觀。它移動尺寸、閉合孔隙、讓零件進入更高 IP 等級、柔化觸感、並透過減少表面缺陷改變疲勞行為。當成產品特徵——上游規範、CAD 補償、平滑件驗證——它是最能把積層外殼變成可出貨消費品的單一後處理；當成事後補強——它是最能把間隙吃掉、讓螺絲鎖不進、出貨組裝不起來的單一後處理。
