用 PolyJet 3D 列印進行原型開發
文章內容總覽
PolyJet J850 在單次列印中以 14 微米的體素堆疊剛性 VeroClear、柔性 Agilus30 以及六種製程色料，做出來的手機外觀模型在攝影棚燈光下幾乎與射出成型成品無異。層厚 16–27 微米、透明度可由全透明調整到霧面、Pantone 色彩直接存在於零件內部而非噴塗表層。沒有其他接近桌機等級的製程能如此逼近量產外觀，這就是為什麼工業設計工作室與手術規劃實驗室在需要「說服非工程師」時會選擇 PolyJet。
本文聚焦於 PolyJet 作為通用原型平台的用途——外觀模型、解剖複製品、透明流道展示件與早期簡報件。剛柔複合包覆成型另有一篇專文；此處保持宏觀視角，強調 PolyJet 相對 SLA、DLP、SLS、FFF 的差異：體素級材料混合、全彩貼圖、以及與市面任何高分子製程相抗衡的層解析度。
PolyJet 與 SLA、DLP 的機制差異
PolyJet 以類似噴墨的列印頭噴射微小的光敏樹脂液滴，並由緊跟其後的 UV 燈固化。SLA 與 DLP 則是從樹脂槽拉出零件，每層壓在薄膜或玻璃上固化。這差異並非學術細節——噴射使 PolyJet 能在同一層的相鄰體素放置不同材料與顏色，而槽式製程每次只能使用一種樹脂。
| 屬性 | PolyJet（噴射） | SLA / DLP（槽式） |
|---|---|---|
| 成型機制 | UV 固化噴射液滴 | 雷射或投影機固化樹脂槽 |
| 單次材料數 | 一次最多 7 種 | 每次一種樹脂 |
| 色彩 | CMYKWCl 全彩體素 | 單一樹脂色 |
| 層厚 | 16–27 微米（高解析） | 典型 25–100 微米 |
| 支撐 | 水溶/凝膠（SUP706/707） | 晶格支撐需手動移除 |
| 薄壁強度 | 易脆、對 UV 敏感 | 可選更韌的工程樹脂 |
| 最適用途 | 外觀、解剖、多材料 | 功能配合、透明耐用件 |
PolyJet 原型用材料組合
Stratasys 將 PolyJet 樹脂分類為——Vero 剛性不透明、VeroClear 透明、Agilus 類橡膠、RGD 高溫、DigitalABS 模擬工程塑膠系列。外觀與簡報件中最常用的是作為鏡片與流道的 VeroClear、對應 Pantone 色的 VeroVivid CMYKW，以及作為機殼的 Vero 剛性混色。Agilus 在此僅作提及，包覆成型文章中有深入介紹。
| 系列 | 在原型中的角色 | 典型用途 |
|---|---|---|
| Vero（剛性不透明） | 外殼、結構 | 外觀機殼、模具模擬 |
| VeroClear | 透明剛性 | 鏡片、瓶件、流道 |
| VeroVivid CMYKW | 全彩貼圖 | Pantone 匹配消費產品 |
| Agilus30 / A30 | 類橡膠（30–95 Shore A） | 墊片、軟握把——見包覆成型文 |
| RGD525 / HT | 高溫剛性（HDT ~80°C） | 引擎艙視覺原型 |
| DigitalABS Plus | ABS 模擬 | 扣合、落摔外觀件 |
| BioCompatible MED | 接觸皮膚安全 | 牙科、手術規劃模型 |
設計時應對照的 DFM 數值
PolyJet 在幾何上相當包容，但機械性能上並不寬容。依下列數值設計，印件離盤時會與 CAD 一致；忽略它們，薄壁會在拆除支撐或指甲一掐之下變形。
| 特徵 | 最小值 | 建議值 |
|---|---|---|
| 層厚 | 16 微米（高解析） | 27 微米（高速） |
| 壁厚 | 0.3 mm | 便於處理 1.0 mm |
| 凸字高度 | 0.5 mm | 1.0 mm |
| 凹字深度 | 0.5 mm | 0.7 mm |
| 孔徑 | 0.5 mm | 1.0 mm |
| 配合間隙 | 0.2 mm | 0.3 mm |
| 成型尺寸（J850） | 490 × 390 × 200 mm | 小件密排以求色彩一致 |
外觀還原度：體素色彩與貼圖
在 J850 上，每個體素可由校正過的 CMYKW 加透明色票分配顏色，代表你的 OBJ 或 3MF 貼圖在列印後仍然完整，就如 2D 圖稿通過噴墨印出。標籤圖像、IMD 風格圖形、喇叭網孔、木紋等皆可作為幾何的一部分一次印出。
透明件方面，VeroClear 經透明塗層後可達約 88% 穿透率；鏡片、瓶件、液體展示件無需再銑即可有說服力。以 Novus 拋光膏與汽車透明漆後處理可將表面品質推近光學等級。
解剖、醫療與牙科原型

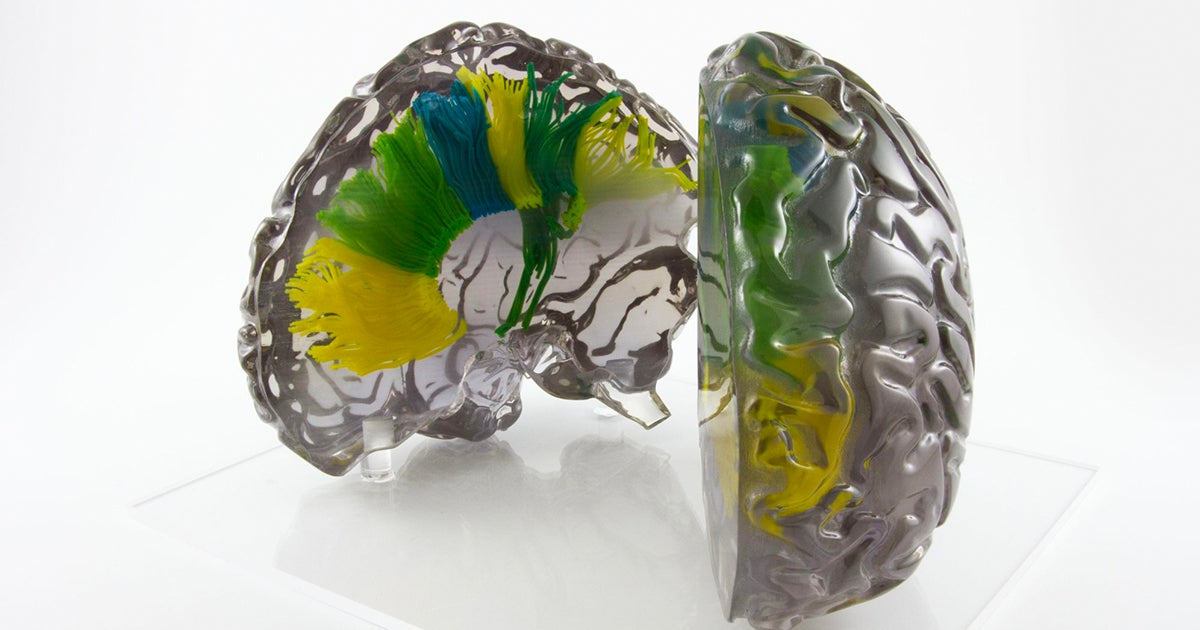

醫療團隊以 PolyJet 將 DICOM 分割檔直接轉為可觸知的複製品。柔軟血管用 Agilus30、鈣化斑塊用剛性 Vero、半透明組織用 VeroClear，可在同一零件中共存。牙科實驗室以 MED 級樹脂製作試戴橋體與手術導板，間隙可維持至 0.1 mm。
PolyJet 主導的應用
下列三個案例展示 PolyJet 不只是可行，而是預設選擇，並且不與姊妹文中的剛柔包覆成型案例重疊。
案例——Pantone 匹配消費電子外觀模型
一家穿戴音訊新創需在展會前驗證單一耳機盒的十二種配色。射出成型烤漆樣品每色需六週，PolyJet J850 在一盤上 14 小時完成十二件，Pantone 2347 C、2995 C、Cool Gray 9 C 的 ΔE 皆低於 2.5——足以供展場燈光下審閱。
案例——腎腫瘤手術規劃解剖模型
泌尿外科印製病人特異性腎臟：腫瘤以 VeroMagenta、健康實質以半透明 VeroClear、腎動脈分支以剛性 VeroYellow 呈現。外科醫師以實體模型演練夾鉗位置，手術當日估計縮短約 22 分鐘。
案例——微反應器透明流道視覺化原型
化學團隊需觀察 0.8 mm 孔徑蛇形流道中的層流。以 VeroClear 加水溶凝膠支撐的 PolyJet 方塊，經 24 小時冷水浸泡去支撐與 Novus 2 拋光後，得到密封不漏、光學透明的流道。同樣零件以亞克力線切割加工需四週。
Do 與 Don't
| 建議 | 避免 |
|---|---|
| 在 3MF/OBJ 貼圖中嵌入顏色 | 以噴塗替代體素色彩 |
| 將外觀面朝上以得最低粗糙度 | 把外觀面朝盤或支撐 |
| 成品存放避免直接 UV | 將 PolyJet 原型放在日曬桌面數週 |
| 內部流道採 SUP707 水溶支撐 | 依賴人工移除孔內支撐 |
| 為最佳混色指定高混合（HM）模式 | 以為高速（HS）模式外觀等同 HM |
常見錯誤與如何避免
| 錯誤 | 為什麼失敗 | 怎麼避免 |
|---|---|---|
| 將 0.3 mm 肋條用於功能測試 | 列印可過，初次拿取即斷 | 所有會被拿取的面抬到 ≥ 1.0 mm |
| 忽略 VeroClear 的 UV 泛黃 | 室內光下 30–60 天明顯泛黃 | 外觀件立即拍照；以避光盒保存 |
| 將關鍵色彩零件排在盤邊 | 盤邊色彩一致性會漂 | 關鍵色彩件放盤中央 |
| 在公差關鍵處用光面模式 | 光面表面保持公差比霧面差 | 尺寸關鍵面指定霧面；僅在外觀必要處用光面 |
| 為非熱件過度指定 RGD525 高溫樹脂 | 付樹脂溢價而無工程回報 | 除非服役溫度真的超過標準 Vero 的 HDT，否則用標準 Vero |
列印前檢查清單
- 貼圖以 3MF 或 VRML 匯出，含每面或每體素色彩。
- 使用者會觸碰的表面壁厚 ≥ 1.0 mm。
- VeroClear 透明件將觀看面朝上，遠離盤面接觸。
- 內部流道或窄腔體設定 SUP707 支撐。
- 光面／霧面依各面刻意指定，不使用印表機預設。
- 交期預留多材料列印一日支撐浸泡時間。
設計要點
